波尼法斯級飛彈巡防艦(F110)──圖片集
F110是西班牙海軍規劃來取代聖塔瑪麗亞級(Stnta Maria class)巡防艦的中型艦艇。此為一種早期的概念設計，艦上裝備
SPY-1F相位陣列雷達與縮小規模的神盾系統，並提高了匿蹤化程度。
（上與下三張）納凡提亞（Navantia）在概念設計階段提出的一種方案，似乎受到美國DDG-1000松華特級（Zumwalt class）
的影響，採用穿浪逆船舷（WTM）、高度匿蹤化與整合式上層結構等。此種版本設有48管垂直發射器，
配置在艦首與直昇機甲板兩側。
與上三圖相較，此一版本配備四組聯裝垂直發射器，都集中在艦首。
（上與下二張）納凡提亞提出的一種三船體初步方案，船型與美國獨立級（Independence class）三體近海戰鬥艦
類似。由於艦尾寬度頗大，可以設置兩個大型機庫，直昇機甲板下方是任塢艙，艦尾設有施放口。
納凡提亞展出的三體版F110的模型，與上圖相較，垂直發射系統移到艦首，而且中部艦體寬度相對增加。
另一種相對保守而廉價的F110提案，艦體尺寸較小，不過仍擁有相當高的匿蹤程度以及整合式桅杆。
2014年下旬出現的一種F110設計方案，艦體載台是從F100飛彈巡防艦衍生而來，排水量介於4500
到5000噸之間， 偵測、通信、導航天線都集中在八角型的整合式桅杆系統裡。這咸信就是F-110
巡防艦將採用的基線設計，並使用先進的S波段固態主動相位陣列雷達。
2014年展出的一種F110設計方案，艦體由F100飛彈巡防艦衍生而來，滿載排水量6000噸，長142m，寬18m，
配備一座功率32至36MW的燃氣渦輪主機（以此功率，應該會選擇英國Rolls Royce MT-30）以及四座
功率2.2~2.5MW的柴油發電機組，最大航速28節，航速20節時續航力4500海里，航速16節時續航力6000海里
，編制約120名人員，此外還有額外空間另外搭載30人。艦上武裝包括一座MK-45 Mod4 5吋艦砲、總共56管
MK-41垂直發射器（分為前後兩組）、兩組四聯裝反艦飛彈發射器、兩組雙聯裝輕型魚雷發射器、
一座35mm千禧年火砲武器系統等。艦上的機庫配備1架MH-60或NH-90反潛直昇機與兩架UAV無人飛行載具，
此外可搭載2至4艘無人水面/水下載具（SUV/UUV） ，使用美製AN/SPY-1相位陣列雷達。最後西班牙決定在F110
上使用神盾作戰系統，並配備西班牙和美國合作研發的S波段與X波段主動相位陣列雷達。
納凡提亞在2016年歐洲海軍展（Euronaval 2016）展出的F110巡防艦。
F110巡防艦的系統配置圖，是2017年以後的版本。
一張2019年初出現的F110巡防艦想像圖。
Indra科技在2019年公布的F110想像圖。注意主砲改成義大利Leonardo 127mm 64倍徑火砲。

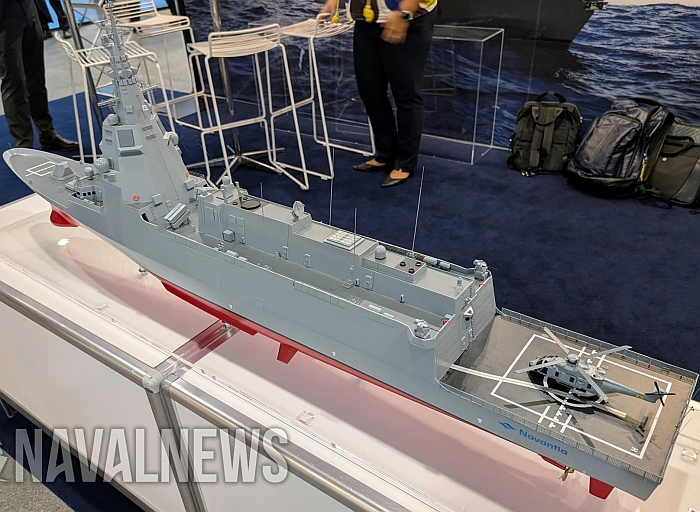

（上與下）2026年8月下旬丹麥DALO工業日展覽上，納凡提亞首次展出F110 Flight 2，艦體加長
、排水量增加500噸，垂直發射器數量增為64管（前48、船樓後部16管）。

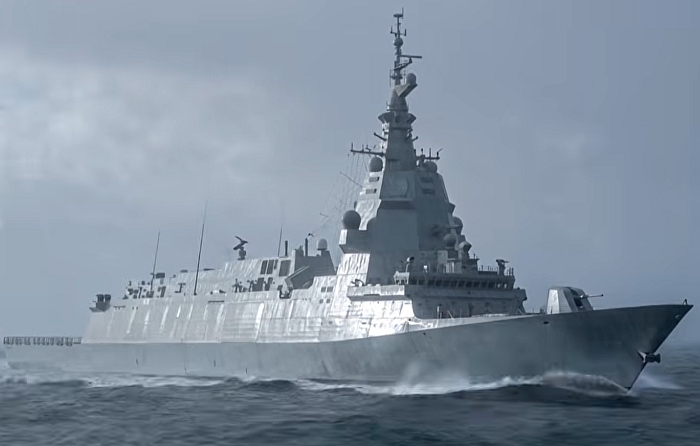

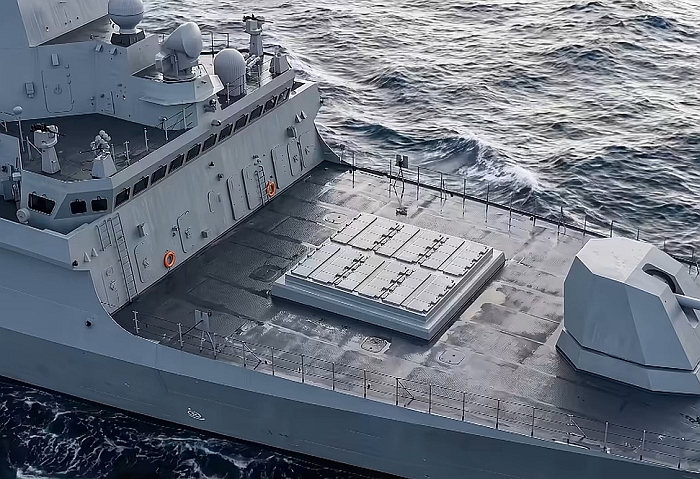

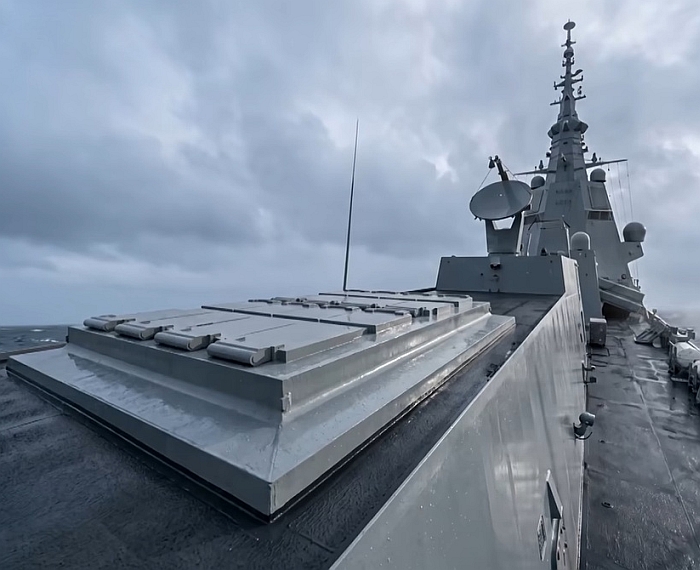

（上與下）納凡提亞展出的F110 Flight 2渲染模擬圖，艦首裝備48個垂直發射管，船樓後部上方設置16管。

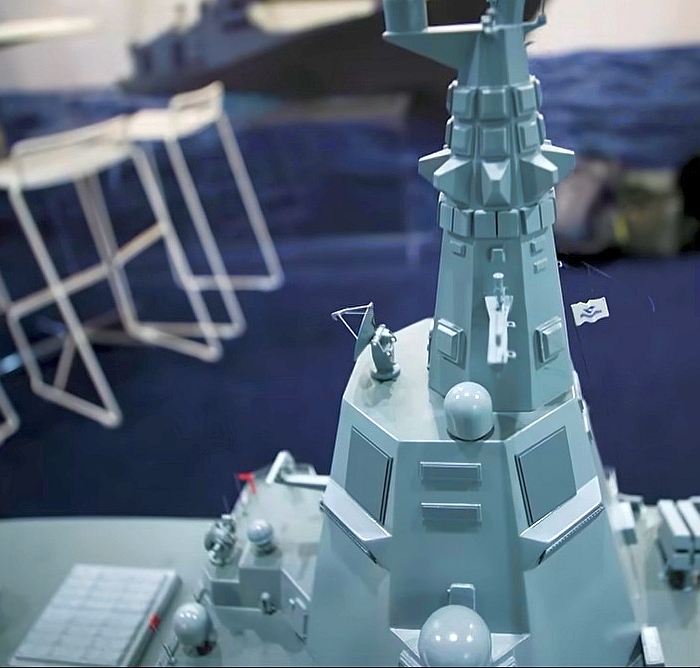

F110 Flight 2模型的桅杆結構。注意艦首垂直發射器數量為48管。
