櫻級哨戒艦



三井造船廠在2019年6月在東京的MAST Asia 2019防務展中展出的2000噸級OPV模型,

準備用於防衛省規劃中的競標案。艦尾設有起降甲板與機庫,想像圖中甲板上停著一架

美國RQ-8B等級的無人飛行載具。艦尾坡板艙可容納兩艘USV水面載具或RHIB小艇。

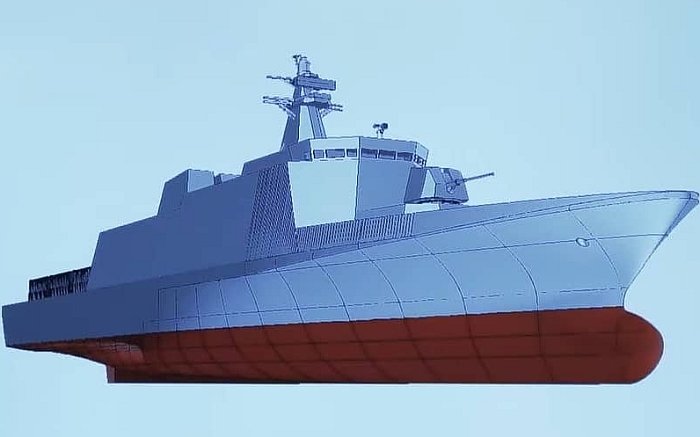

日本防衛省採辦/技術/後勤局(ATLA)在2021年7月公佈的海自新一代哨戒艦(OPV)想像圖

,艦體採用高度匿蹤設計降低雷達截面積,艦首設置76mm快砲,後部設置多用途格納庫。

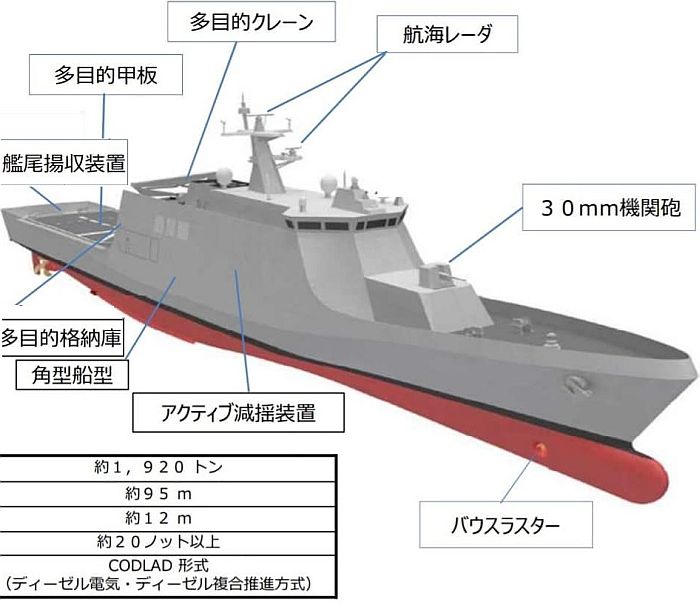

ATLA在2022年中公布的多用途哨戒艦(OPV)想像圖。

(上與下)在JMU磯子造船廠的首批兩艘哨戒艦的上層結構分段,包括船樓、主機散熱口等。

攝於2025年8月24日橫濱南部市場。

2025年11月13日,JMU磯子廠舉行首批兩艘哨戒艦下水儀式,分別命名為櫻號(OPV 901)

與橘號(OPV 902)。

2025年11月13日下水的首艘櫻級哨戒艦櫻號(OPV 901)。艦尾設有一個坡板艙門,

可收容無人水面載具(USV)或無人水下載具(UUV)等。直昇機庫頂上設有一座

大型多用途吊車來搬運裝備。

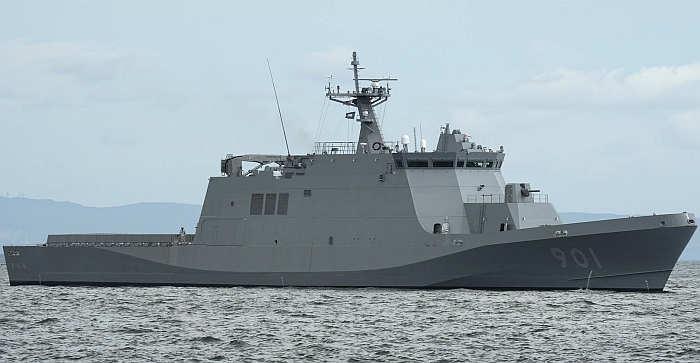

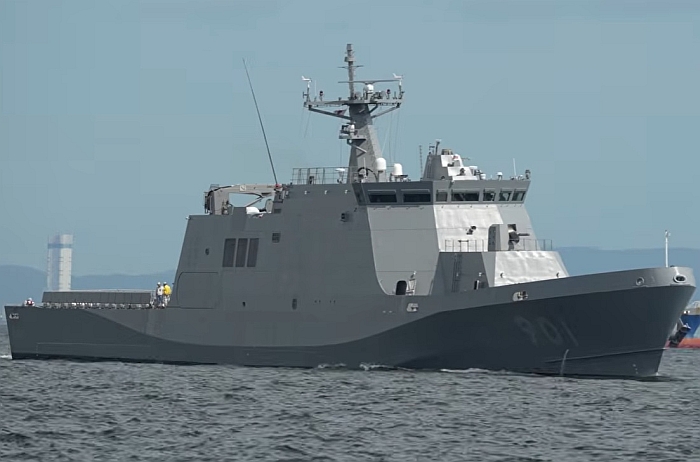

櫻級哨戒艦首艦櫻號(901)在2026年8月21日在相模灣首次試航。

艦名/使用國 櫻級哨戒艦/日本
建造國/建造廠 日本/日本海事聯合(JMU)磯子廠
尺寸(公尺) 長95 寬12 吃水4.2
排水量(ton)

基準1920

動力系統/軸馬力

CODLAD

NIIGATA 16MG28AHX柴油主機*2

推進電機*2

雙軸

航速(節) 25
續航力(海浬)



偵測/電子戰系統

多功能雷達*1

導航雷達*1

射控/作戰系統 光電射控儀
乘員 約30
艦載武裝

30mm機砲*1

艦載機/載具

直昇機*1

V-BAT垂直起降無人機

備註

預計22艘

艦名 編列年度 開工時間 下水時間 服役時間
櫻(さくら/Sakura) 令和5(2023)   2025/2/14   2025/11/13
橘(たちばな/Tachibana) 令和5(2023)   2025/2/14   2025/11/13
檜(ひのき/Hinoki) 令和5(2023)   2025/2/14    2026/3/13
杉(すぎ/Sugi) 令和5(2023)    2025/2/14   2026/3/13











──by captain Picard






海上自衛隊除了第一線作戰勤務外,平時也分擔廣區域的海上警戒監視工作。由於監視的海域範圍遼闊、兵力數量有限,海上警戒監視則因裝備與人力的限制,在時間與空間上都存在空隙。除非特定海域有艦艇或反潛巡邏機常駐,否則通常僅由哨戒機每天巡邏一次,或在發現異常徵兆時才從駐地出動。

日本一般的海上警備與救難活動由海上保安廳負責,而對於通過日本領海與專屬經濟區(EEZ)的外國軍艦,則需由海上自衛隊進行監視,過去通常由護航驅逐艦(DE)與飛彈快艇(PG)負責這種任務;然而,隨著中國海軍與俄羅斯海軍在日本周邊海域活動日益頻繁,海上自衛隊這些二線警備艦艇已無法應付所有任務,甚至不得不動員掃雷艦、訓練支援艦、補給艦等並非設計用於此類任務的艦艇分擔勤務;而如果動用第一線護衛隊群的護衛艦,則讓這些原本擔負主力作戰任務的船艦疲於奔命、備多力分。

為了滿足這種需求,日本在2018年12月18日公布的令和30年防衛大綱(30大綱)及令和31年中期防衛力整備計畫(31中期防)中,決定建造專門用於海上警戒監視的哨戒艦(即海岸巡邏艦,Offshore Patrol Vessels,OPV),以強化日本周邊海域的監視能力。依照防衛裝備廳的採購計畫敘述,此種OPV主要作為平時能有效執行日本周邊海域的警戒監視,並在遭到武力攻擊事態等情況下,在自身能力範圍內從事沿岸防備等任務。

在2019年6月左右,日本防衛省公布了哨戒艦競標案,打算建造12艘來裝備海上自衛隊。有三家日本主要造艦廠商參與競標,包括三菱重工(Mitsubishi Heavy Industries,MHI)、日本聯合海事(Japan Marine United,JMU)以及三井工程與造船(Mitsui Engineering&Shipbuilding);其中,據說有廠商打算以三體快速船為基礎提案。依照防衛省的計畫,打算在2022年確定勝選廠商並簽署建造合約。

2019年三井重工提案

在2019年6月中旬於東京舉辦的亞洲海事/空中系統與技術展(Maritime/Air Systems & Technologies,MAST Asia 2019),三井造船展出了該廠針對防衛省需求的OPV概念設計。此種OPV的主要任務包括海陽間是、海岸巡邏、海上情報蒐集等。三井重工表示,如果獲得合約,可在三年內完成設計並交付第一艘船艦。

三井的OPV全長100m,排水量2000噸級,以兩部柴油主機帶動雙軸推進,最大航速在25節以上。三井OPV採用全面數位化設計,自動化程度高,配備三井造船設計的許多新型自動化系統如自動目標追蹤(Auto Target Chasing)等,全艦只需編制23名人員,艦橋設計具有360度環場視野。艦上的作戰裝備包括三維多功能雷達、艦首一座76mm快砲、兩挺12.7mm遙控武器站、自衛用的誘餌發射器等。艦尾設有機庫與起降甲板,艦上可部署RQ-8B等級的無人飛行載具(UAV)以及兩艘無人水面載具(USV)。艦尾設有坡板艙裝載兩艘USV或RHIB小艇,能透過傾斜坡道快速施放入水與回收。

而三菱重工同時期提案的近海巡邏艦排水量約1500到2000噸級,長度85~100m,寬14m,最大航速估計25節。三菱重工的巡邏艦提案包括海軍型以及海岸防衛隊型。

2021年:項目啟動

在2021年7月1日,日本防衛省裝備廳(Acquisition, Technology & Logistics Agency,ATLA)公佈了新一代哨戒艦(OPV)的概念視頻,將接替現役日本海自地方隊的阿武隈級護航驅逐艦以及隼級大型飛彈快艇的任務,在日本周邊海域如日本海、東中國海以及西太平洋上執行海洋監視任務。此種OPV沒有大量武裝,但十分強調偵察與監視能力(ISR)。依照ATLA公佈的視頻,此種OPV具有匿蹤外型設計,降低雷達截面積。

ALTA透露,新一代哨戒艦有四項重要技術特徵:

1.自動化程度高,只需編制約30名人員,未來還打算發展無人化導航能力(而消防滅火等勢必要由遠端遙控的自動機器人執行)。節約人力對於面臨人力短缺的日本自衛隊而言至觀重要。

2.任務適應性:具備執行情報/監視與偵察(Intelligence, Surveillance and Reconnaissance,ISR)任務的完善裝備,並具有中口徑艦砲(視頻中呈現76mm火砲) 以及小口徑機砲;艦上還配置多用途格納庫,可收容直昇機或無人飛行載具等。

3.模組化能力:艦上甲板與艙室可根據不同需要,裝載相對應的任務模組(例如收容在ISO標準集裝箱),執行各種任務;例如承平時期執行運輸,或者在大規模災害發生時對災區實施人道救助(尤其是離島地區)。

4.可持續力:燃油裝載量高,續航力長,油耗經濟,並且要能易於維護。

在令和四年度(2022年)防衛預算中,日本海自打算在2023年度設計建造四艘哨戒艦,到2028年度可以建成12艘。至令和9年度(2027年度)的防衛力整備計劃,打算期間5年期內預計建成10艘,大約10年後的體制則規劃為12艘 。

日本海自打算用這種較為低端的OPV專注於海洋巡邏監視任務,使日本海自主力船艦能更多地從這類任務中釋放出來,專注於高強度作戰任務。這種OPV武裝較少,自動化程度高(只需編制30名人員),並配備各種完善的偵測監視裝備。

依照令和7年度(2025年)日本防衛預算,海上自衛隊會進行一波大規模組織變更;其中,原本地方隊管轄的掃海隊以及導彈艇隊會撤銷重編,成立「哨戒防備群」(暫稱),現有的隼級飛彈快艇以及此時規劃中的哨戒艦都會編入哨戒防備群。此種哨戒艦預計以每2艘組成一個單位,共組成6個編隊並部署於各地哨戒防備群。

命名方面,依照2024年5月修訂的海上自衛隊訓令中,哨戒艦的艦種正式確定為OPV,採用與飛彈快艇(PG)相同的命名規則,使用鳥名、樹木或草木名稱並附編號。實際上,櫻級哨戒艦使用草木名,在舊日本帝國海軍時代曾用於二等驅逐艦或戰爭期間的丁型驅逐艦,戰後曾被自衛隊用於登陸支援艇(LSSL)。

競標程序/建造過程

2021年10月,日本政府正式發出新型哨戒艦的招標書,日本海事聯合(Japan Marine United,JMU)與三菱重工參與競標並通過資格審核。在2022年2月,日本防衛省分別與日本海事聯合、三菱重工簽署合約,各自發展提案以及項目計畫。審核兩家廠商交付的提案後,日本防衛省裝備廳在2022年6月30日宣布選擇日本海事聯合為主承包商,三菱重工也以次承包商身份參與。依照日本防衛省的聲明,競標過程中,日本海事聯合的哨戒艦提案的燃油效率、自動化程度、可維護性、壽期成本得分較高,所以獲勝;而兩家廠商的事業管理能力、成本管理能力、供應鏈管理能力、品質管理能力評分都相當。

配合2022年年底修改的國家安保戰略和防衛計畫大綱等,照令和5年度(2023年)防衛預算中,打算進一步增加哨戒艦的數量(原訂在2028年可完成12艘)。

成本演變

依照令和5年度(2023年)防衛預算,共編列357億日圓(約2.5億美元)建造首批四艘OPV,每艘OPV價格粗估90億日圓,首艘預定在2026年部署;由於人力需求大幅減少,編制30人僅相當於前代阿武隈級護航驅逐艦(DE)的1/4,因此即便海自面臨人力短缺,估計也能至少操作13艘此種哨戒艦。

在令和8年度(2026年)防衛省預算概算(2025年8月29日提出)之中,要求編列2艘哨戒艦,預算287億日圓(隨後確定編列285億),比2023年度編列的首批每艘約89億日圓大幅上漲。依照防衛裝備廳的採購計畫分析與評估中,平成8年度編列的兩艘的平均量產單價,從原本基準估算94.5億日圓提高到約125.1億日圓,單位計畫採購成本也從原有基準估算的94.9億日圓升至年度估算125.4億日圓,均觸及了「事業持續必要性檢討基準」而進行檢討了;檢討報告指出,成本上升的主因包括船體部直接材料費、武器部材料費及人事費均上漲、引進提升性能的裝備品衛星導航顯示器(YPN-3C),以及初期價格核算不夠精確等 。該評估報告表示,將探討抑制櫻級全壽期成本(Life Cycle Cost)的對策,並在重新檢討採購計畫的同時,繼續推動現行的採購計畫。

建造工作

在2025年2月14日,位於橫濱南部的JMU磯子廠舉行首批四艘哨戒艦的開工典禮,首批兩艘預計在2025年11月下水,第三、四艘在2026年3月下水。這些哨戒艦的建造非常迅速,2025年6月就開始進行分段組裝。

在2025年11月13日,由JMU橫濱廠建造的首批兩艘哨戒艦舉行下水儀式;首艦命名為櫻號(OPV 901),二號艦命名為橘號(OPV 902),都延續二次大戰時代日本二等驅逐艦的命名,兩艦分別在2027年1月跟2月交付。櫻、橘兩個名字是1910年代日本帝國海軍櫻型驅逐艦1號艦與2號艦的艦名,二次大戰期間也曾用於戰時緊急生產的松型橘型二等驅逐艦上。

基本資料

最初日本海自規劃新哨戒艦基準排水量為約1000噸,但後來認為過小,無法有效擔任日本周邊海域的持續監視任務,因此將基準排水量提高到1900噸。依照ATLA資料,櫻級哨戒艦基準排水量約1920噸,全長95m,寬12m,型深7.7m,吃水4.2m,採用複合柴電(CODLAD)推進,巡航時以柴油發電機帶動推進電機驅動推進器,全速航行時則切換為由齒輪箱直接驅動大軸推進,最大航速約20節。

櫻級的艦體設計考慮了匿蹤性能,但在成本上取得折衷,未達最上型多機能護衛艦的水平。船體具銳利的折線(knuckle),艦首甲板周圍設有擋浪牆(bulwark),船樓容積頗大。為了提高在外洋中低速作業時的耐海能力,水線以下船型採用方形船體設計,並設有主動減搖裝置(最初雖有傳言指出將採用古典的減搖水箱,但實際上採用了讓金屬球在軌道上移動的對抗質量式主動減搖裝置(Counter-mass active anti-roll system),是全球第一個投入使用的案例。此外,採用球鼻艦艏(bulbous bow)來抵銷興波阻力,並裝有艏側推進器(bow thruster),使之在無需拖船協助下自行進出港口。

由於日本自衛隊面臨人口減少與招募困難,櫻級哨戒艦的設計特別注重提高自動化程度、減少人力需求,包括使用自動離靠泊系統、整合監視控制裝置、遠隔控制消防滅火能力等;此外,打算將採用多組乘員輪班制來提高出勤率。

櫻級重視低速航行性能,因此推進系統採用複合柴油機與柴電推進(CODLAD)方式,巡航狀態以艦上柴油發電機組供電來推進,高速航行時則併用柴油引擎直接併聯驅動。主機為兩部IHI的NIIGATA 16MG28AHX柴油機,配合兩部推進電機,總輸出功率18500馬力。原始計畫中最大航速設定20節,但下水時已修正為25節。

裝備

櫻級的電子裝備十分簡單,包括兩部導航雷達、光電感測/射控儀、電子信號定向設備(不具備電子情報蒐集裝置)、衛星通信設備等。由於櫻級主要任務是低強度的海上警備,加上力求減少人力,因此僅配置少量武裝,主要是艦首一座日本製鋼所廣島製作製造的30mm遠隔操作機砲,大致與同時期海上保安廳的遙控火砲相同。不過,必要時櫻級可能可以安裝防衛省規劃中的集裝箱型武器模組(如反艦飛彈等)來提高火力,此種模組可能支持的反艦飛彈包括90式(SSM-1B)、17式(SSM-2)及12式反艦飛彈改進型(25式)等。

艦上設有一個多用途格納庫,可裝載直昇機、無人機或其他物資;艦尾設有直昇機起降甲板。格納庫頂上裝設一座大型多用途吊車來搬運裝備,機械臂長度為12m,起重能力約3噸。艦尾設有日本海事聯合防衛系統(JMU Defense Systems)  開發的「滑道式艦尾投放回收裝置」,在艦尾設有下開式的坡板艙門,可在海上快速進行RHIB突擊艇的施放與回收,此外也可能用來收容無人水下載具(UUV)、無人水面載具(USV)等裝備。在2025年1月22日,海上自衛隊宣布採用美國Martin UAV(後成為Shield AI)開發的V-BAT垂直起降無人機(VTOL UAV),並預定裝備於櫻級上。

海上自衛隊已宣布採用美國Martin UAV(後成為Shield AI)開發的V-BAT垂直起降(VTOL)式無人機作為小型無人航空機,因此預計在櫻級上運用(據說首艦櫻號與2號艦橘號預計在日後才追加相關設備。除此之外,日本也考慮引進低成本一次性攻擊用無人飛行載具來用於櫻級上;依照防衛省的令和8年度(2026年)概算要求,呈現了由無人載具成的多層次沿岸防衛體系(SHIELD),包括由櫻級發射一次性UAV攻擊敵方水面船艦。
