格里戈洛維奇上將級飛彈巡防艦

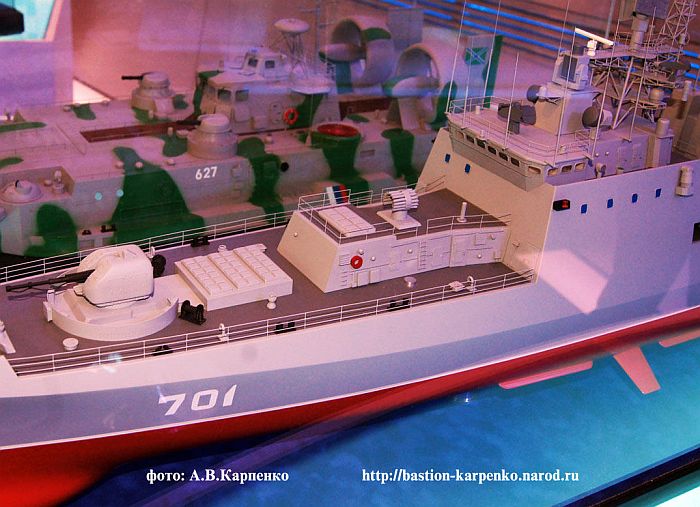

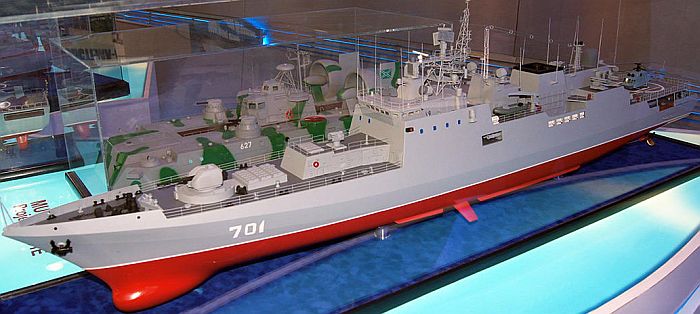

(上與下)俄羅斯Project 1135.6M巡防艦 (最初稱Project 1135.6M)早期的模型。

與印度塔瓦級(Project 11356)相較,Project 1135.6M改用垂直發射的Shitl-1防空飛彈系統。

此模型中,機庫兩側維持與塔瓦級相同的喀什坦砲/彈合一近程防禦系統,但實際建成時

改成兩具AK-630 30mm防空機砲。 此外,模型的艦砲後方裝置三組12聯裝Shtil-1防空飛彈

垂直發射器,但實際建成時只裝備兩組12聯裝,共24枚Shtil-1。

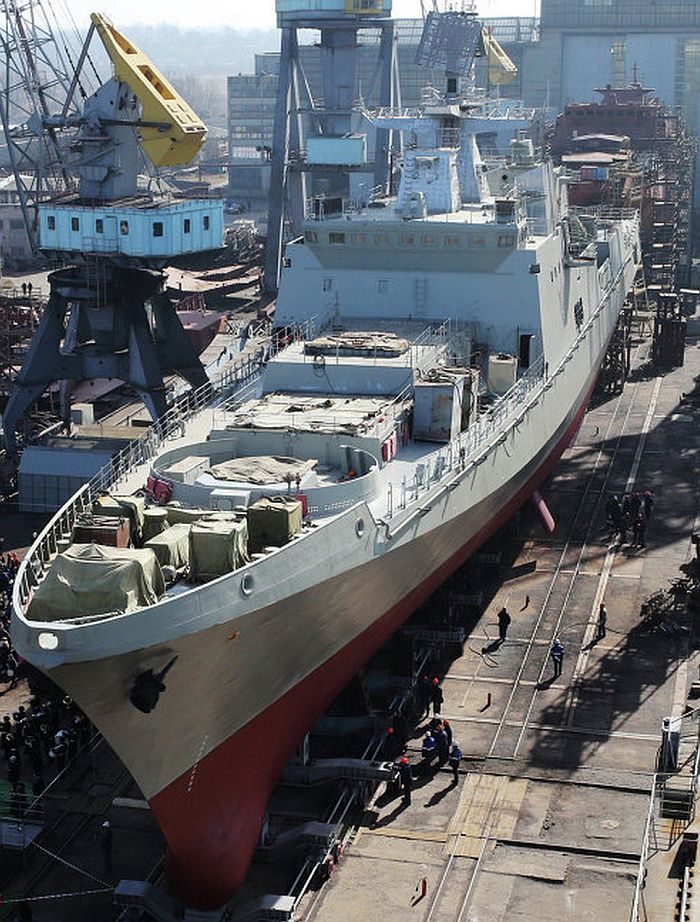

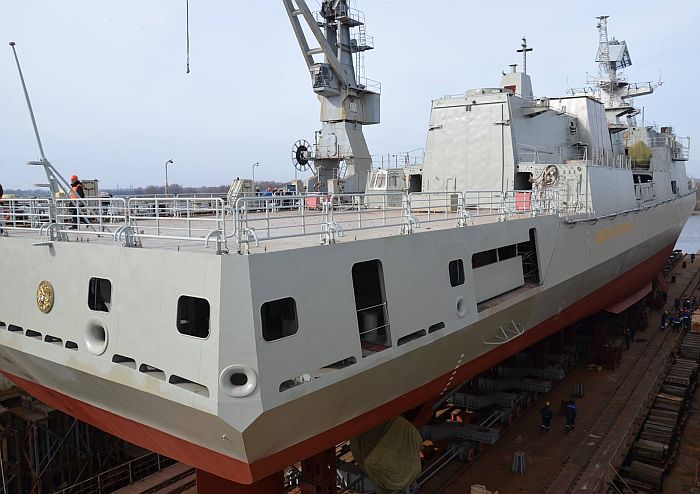

Project 1135.6M首艦格里戈洛維奇上將號(Admiral Grigorovich)於2014年3月14日在楊塔爾造船廠下水前的畫面

注意後方是正在建造的第二艘同型艦 埃森上將號(Admiral Essen)。

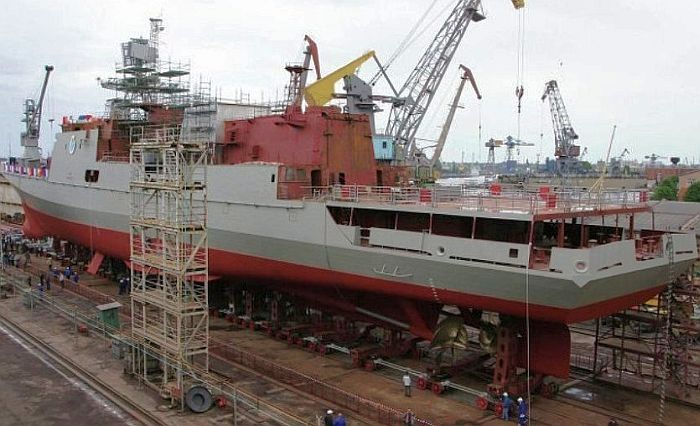

(上與下)建造中的格里戈洛維奇上將級

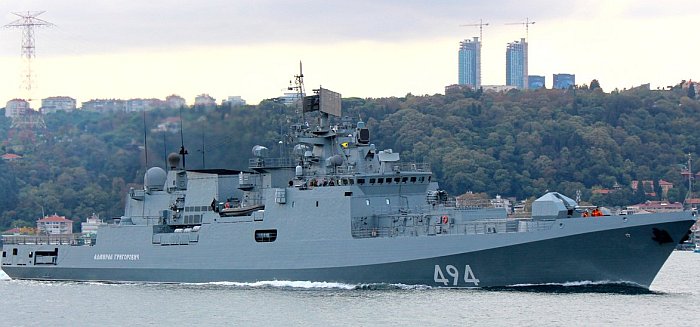

試航中的格里戈洛維奇上將號

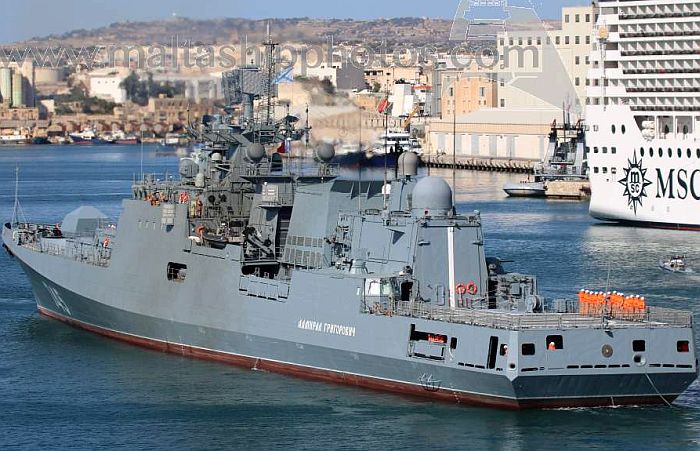

由後方看格里戈洛維奇上將號

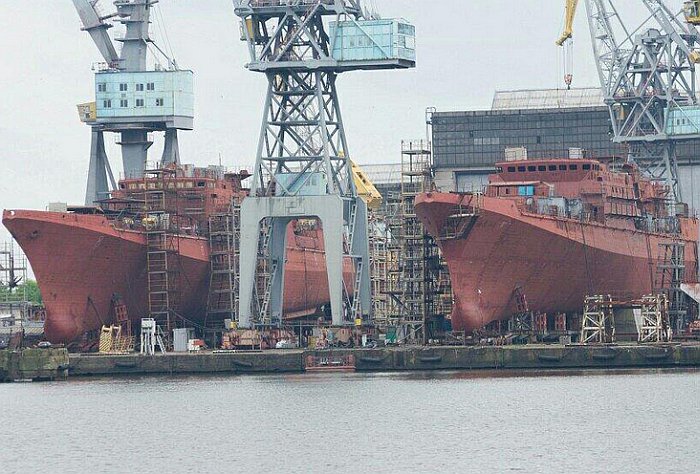

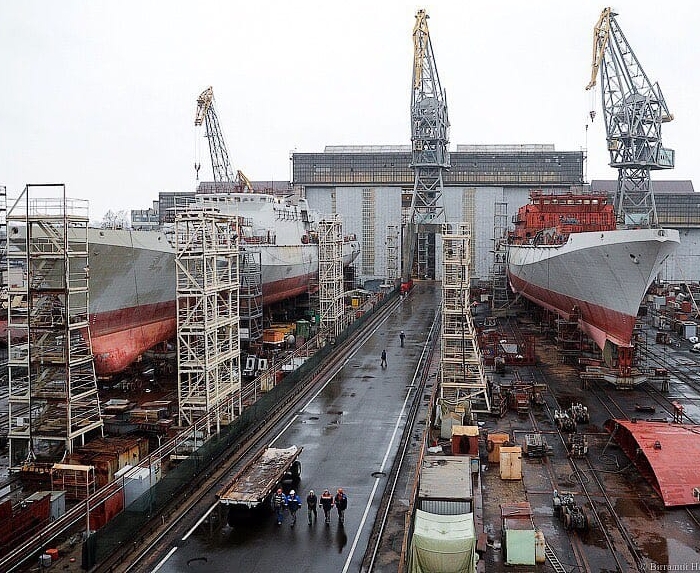

兩艘格里戈洛維奇上將號正在加里寧格勒的揚塔爾(Yantar)造船廠建造,左為二號艦埃森上將號(Admiral Essen),

右為三號艦Admiral Butakov。此照片攝於2014年5月中旬。

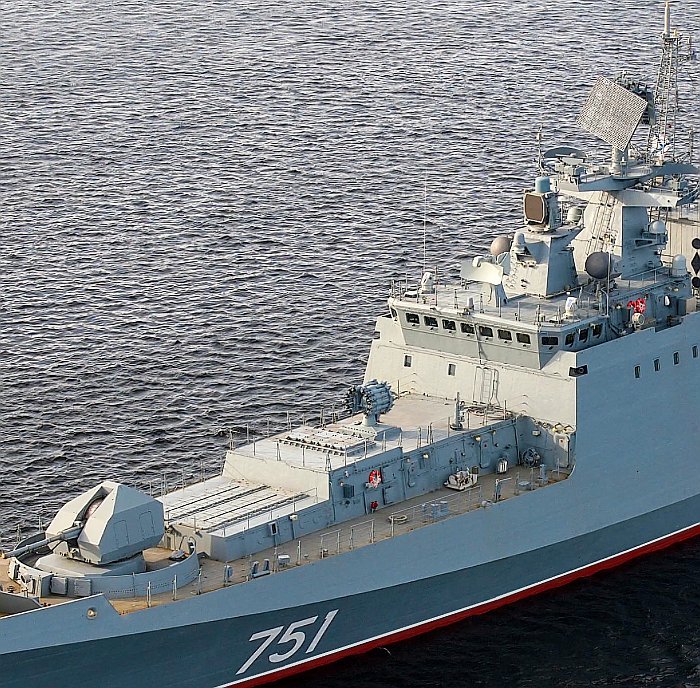

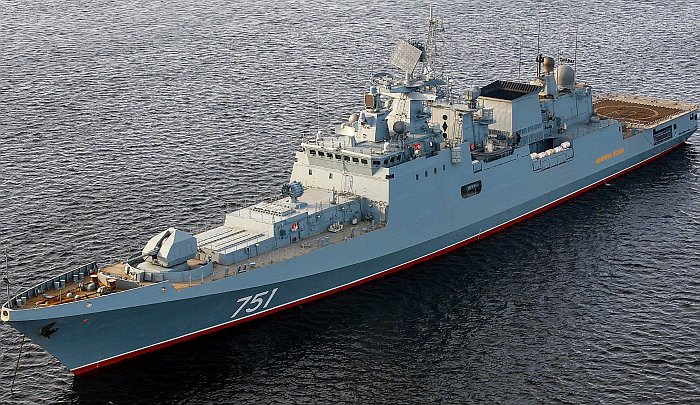

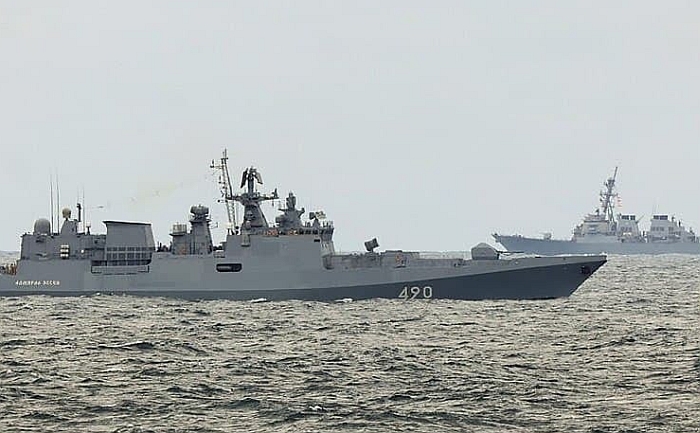

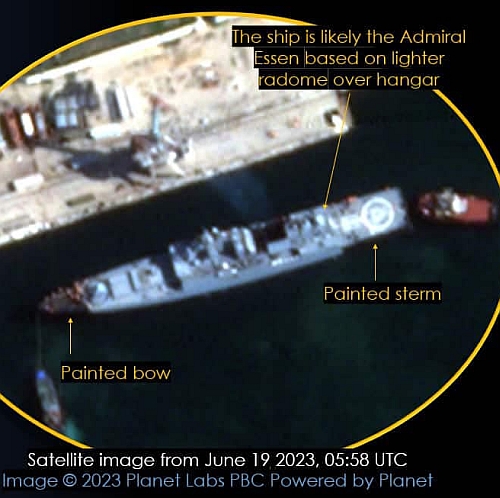

(上與下)俯瞰格里戈洛維奇上將級二號艦埃森上將號(Admiral Essen 751)

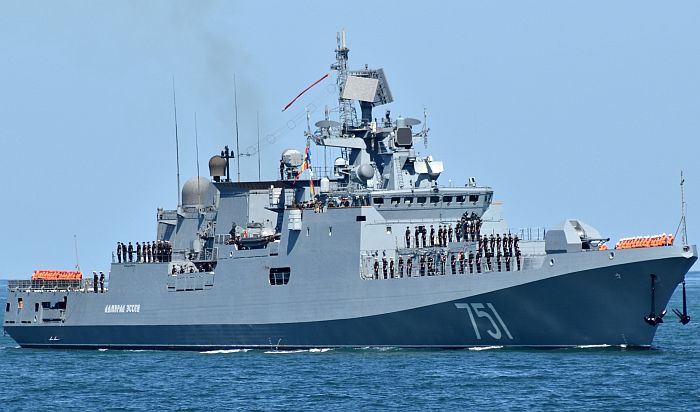

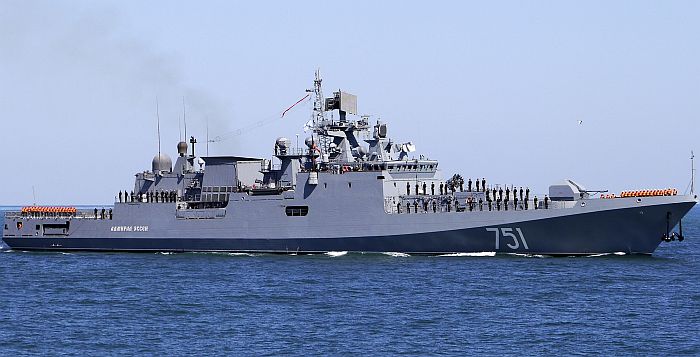

(上與下)埃森上將號,攝於2017年7月初。

2017年5月,位於加里寧格勒的揚塔爾造船廠的照片,可以看到建造到一半而停工的第二批三艘Project 1135.6M

飛彈巡防艦,由於俄羅斯與烏克蘭關係破裂(因克里米亞危機)、烏克蘭拒絕交付燃氣渦輪主機而不得不停工。

照片中三艘第二批Project 1135.6M,由左而右分別是Admiral Butakov(已經下水)、Admiral Istomin(接近下水狀態)

以及一旁的Admiral Kornilov(船體艦成並漆上白色塗裝,尚未安裝上層建築)。在2016年中旬,消息傳出俄羅斯

與印度達成協議,將這三艘未成艦艇轉賣給印度,然而俄羅斯海軍始終強烈反對這個構想。

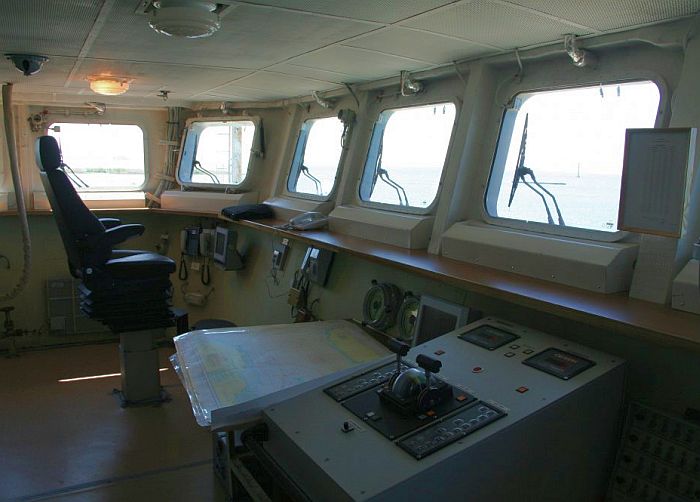

格里戈洛維奇上將級的艦橋

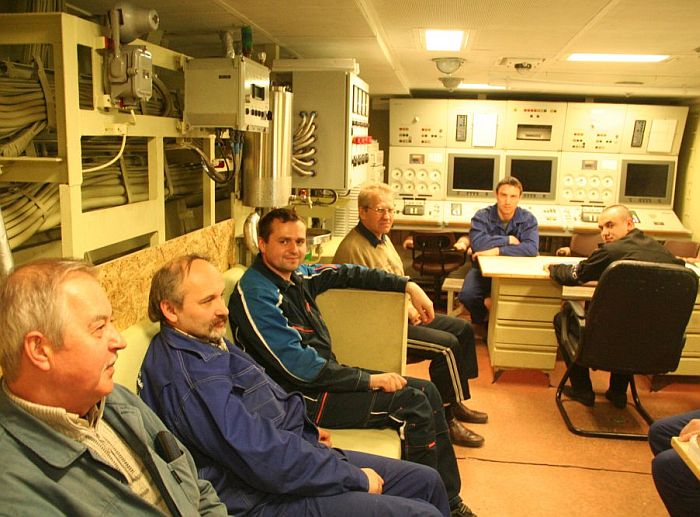

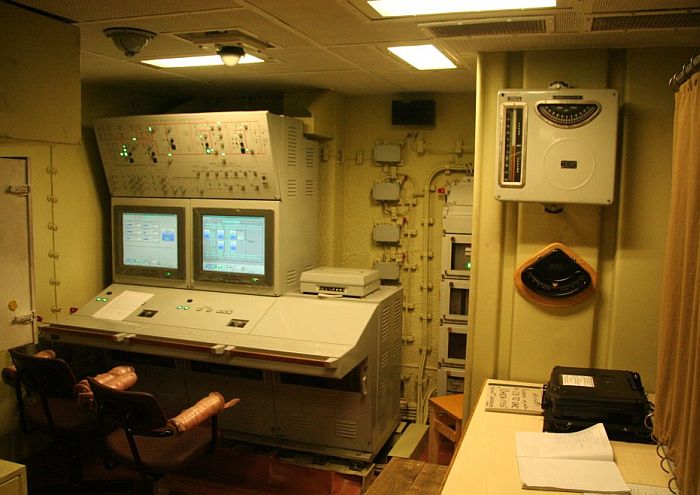

(上與下)格里戈洛維奇上將級的輪機控制艙室。

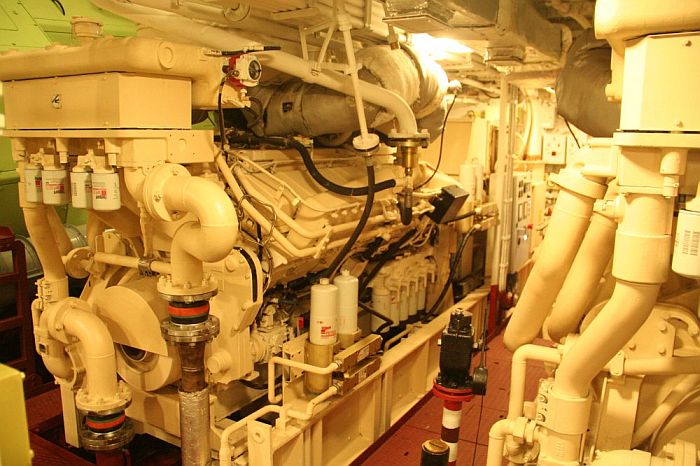

格里戈洛維奇上將級的機艙

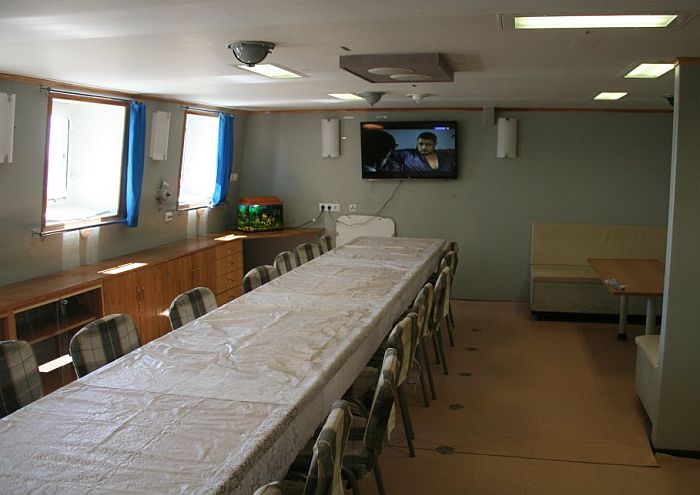

格里戈洛維奇上將級的會議室

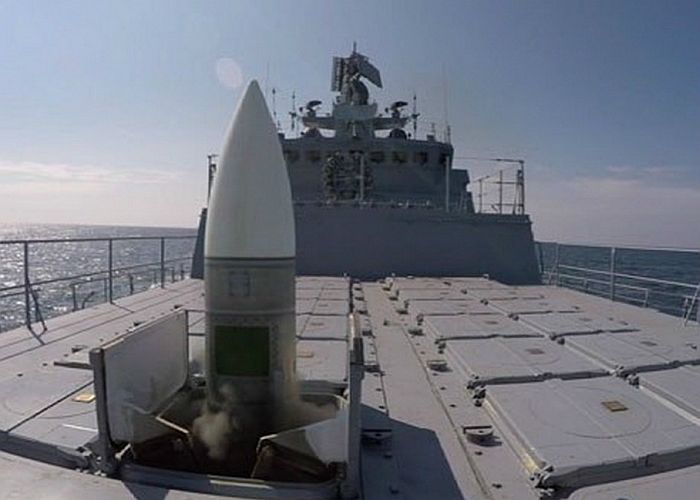

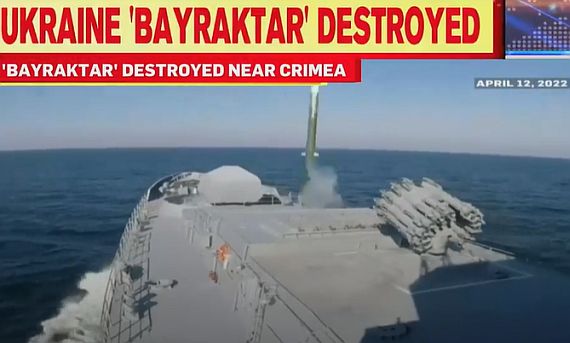

格里戈洛維奇上將號的3S90防空飛彈發射系統發射Shtil-1防空飛彈

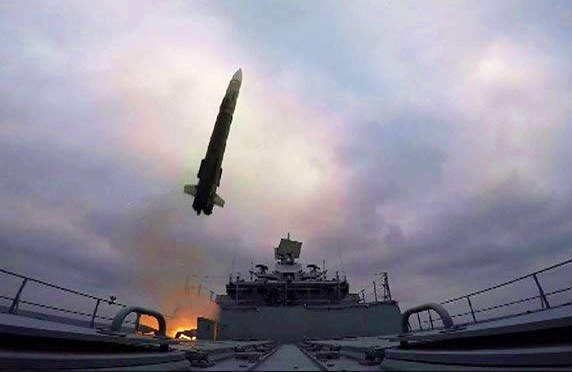

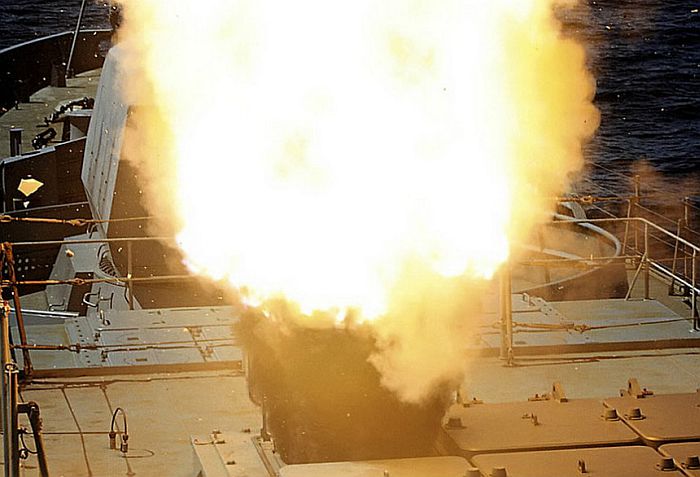

格里戈洛維奇上將號的KBSM 3S14U1垂直發射器正發射Kalibar反艦飛彈。

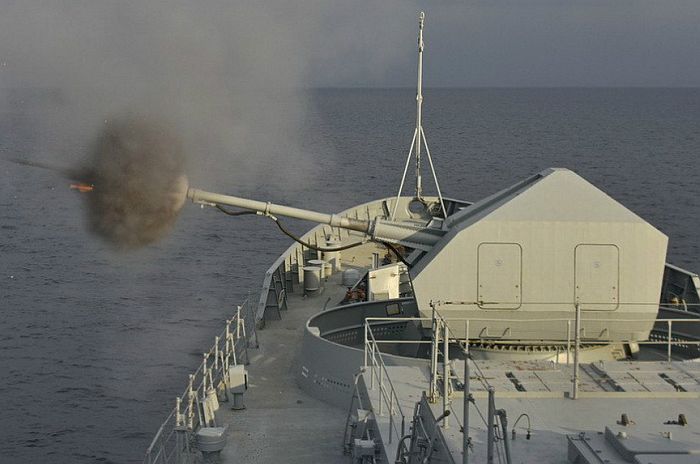

格里戈洛維奇上將號的AK-190 130mm艦砲開火。

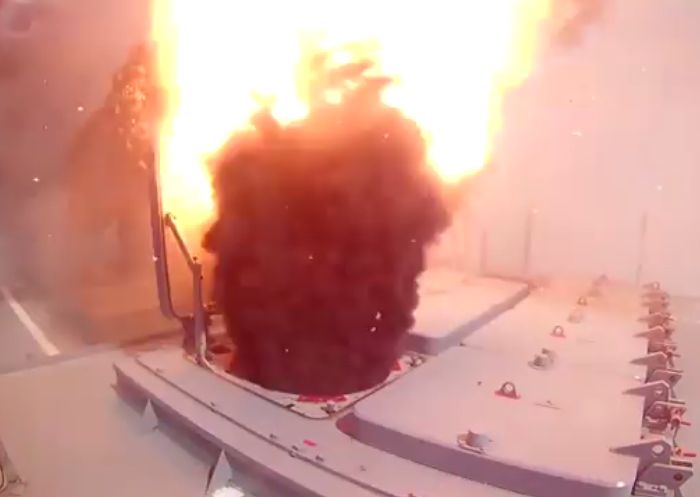

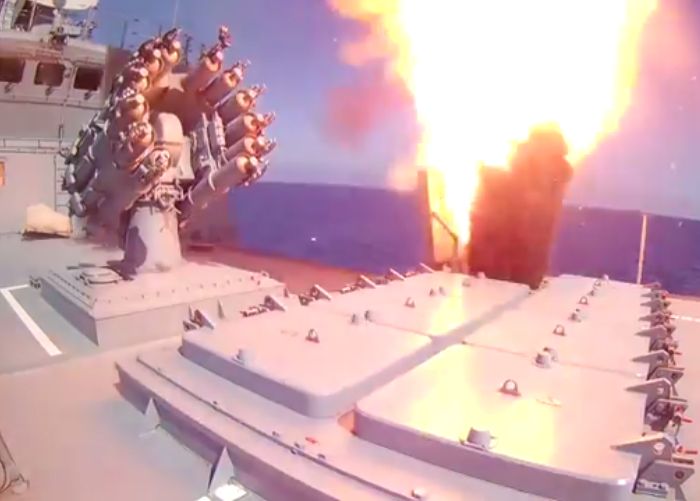

(上與下)2017年5月31日,格里戈洛維奇上將級二號艦埃森上將號(Admiral Essen 751)與Kilo 636M型潛艦克拉斯諾達號

(KrasnodarB265)向敘利亞境內巴爾米拉附近的伊斯蘭國(ISIS)軍事設施發射四枚口徑巡航飛彈,

兩艦各發射兩枚。上、下兩照片是埃森上將號發射兩枚口徑巡航飛彈的連續畫面。



──by captain Picard

艦名/使用國 格里戈洛維奇上將級飛彈巡防艦/俄羅斯

(Admiral Grigorovich  class,Project 1135.6M)

承造國/承造廠

俄羅斯/Kaliningrad-based Yantar Shipyard JSC

尺寸(公尺) 長124.8 寬15.2 吃水4.2
排水量(ton)

滿載約5100

動力系統/軸馬力

COGOG

Zorya-Mashproyekt M7N.1E燃氣渦輪機組,包含:

DT-59.1高速用燃氣渦輪*2/前進39000,後退9000

DS-71巡航用燃氣渦輪*2/前進18000,後退3000

雙軸

航速(節) 32
續航力(海浬) 4850/14節
偵測/反制系統

MR-760 Fregat M2EM頂板(Top Plate) 3D對空搜索雷達*1

MR-212/201-1導航雷達*1

Kelvin Hughes Nucleus-2 6000A短程導航/水面監視雷達*1

TK-25E-5整合式電子反制系統

KT-216干擾彈發射器*4


聲納 不詳
射控/作戰系統

整和戰鬥系統

3Ts-25E Garpun-B水面搜索/射控雷達*1

Ratep JSC 5P-10E Puma整合光電/雷達射控系統*1

3R14N-11356反艦飛彈射控系統

MR-90 Orekh(Front Dome)防空飛彈射控雷達*4

其餘不詳

乘員 190~220
艦載武裝

A-190 100mm快砲*1

12聯裝3S90E防空飛彈垂直發射系統*2(備彈量24枚,裝填Shtil-1防空飛彈)

UKSK 3S14U1八聯裝垂直發射系統*1(裝填Kalibr、寶石反艦飛彈)

RBU-6000 12聯裝反潛火箭發射器*1

AK-630 30mm防空機砲*2

Igla-1E短程防空飛彈*8

雙聯裝533mm DTA-53-11356魚雷發射器*2(可發射65E/53-65KE魚雷)

艦載機 Ka-28/31反潛直昇機*1
數量

共六艘,分兩批各三艘

艦名 廠方編號 安放龍骨 下水時間 服役時間
745 Admiral Grigorovich  No.1357 2010/12/18 2014/3/14 2016/3/11
751 Admiral Essen No.1358 2011/7/8 2014/11/7 2016/6/7
Admiral Makarov ex- Admiral Kolchak No.1359 2012/2/29 2015/9/2
Admiral Butakov 2013/7/12
Admiral Istomin 2013/11/15
Admiral Kornilov






在2000年代上半,俄羅斯首度推出排水量四千噸級以上的Project 22350高西可夫上將級(Admiral Vladimir Kuroyedov class)飛彈巡防艦 ,打算取代前蘇聯時代服役的諸多水面艦艇骨幹如克里瓦克級(Krivaks class)巡防艦等。高西可夫上將級大量採用最新開發的關鍵作戰裝備(例如偵測、作戰系統與Redut防空飛彈系統等);然而,這些都是先前未曾服役的全新系統,研製過程不斷面臨各樣的挑戰 ,導致整個高西可夫上將級的研發與建造進度不斷推遲。

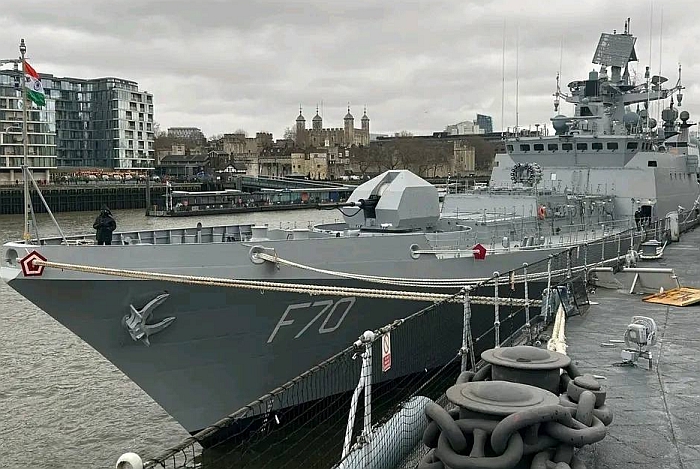

由於高西可夫上將級飛彈巡防艦的進度不順 ,此時俄羅斯海軍急需快速獲得新艦來替換前蘇聯時代服役的主戰艦艇,遂看上了2000年代為印度建造的塔瓦級(Talwar class, Project 11356)飛彈巡防艦。在2010年10月8日,俄羅斯國防部與位於加里寧格勒的揚塔爾(Yantar)造船廠簽署合約,訂購首艘Project 1135.6M(後來又稱為Project 1135.6P)飛彈巡防艦 ,以印度塔瓦級飛彈巡防艦為基礎改良而來。首艘Project 1135.6M於2010年12月18日在揚塔爾廠安放龍骨,命名為格里戈洛維奇上將號(Admiral Grigorovich) ;由於此時印度購買的第二批塔瓦級正在揚塔爾廠建造中,船廠已經有正在運轉的生產線,因此船廠可以直接過渡到Project 1135.6M的生產作業,理論上可以節省生產成本並加快時程。

Project 1135.6M首艦格里戈洛維奇上將號原訂在2012年10月下水,2013年10月服役 ,但實際上進度沒有這麼樂觀(Project 1135.6M相較於原本塔瓦級仍有好些變更,需要花時間設計,而且俄羅斯造船廠的造艦期程向來都比原訂計畫落後),最後在2014年3月14日才下水;原訂2015年8月交艦,實際上到2016年3月11日才舉行成軍典 禮;而二號艦埃森上將號(Admiral Essen 751)在2011年7月8日在船廠安放龍骨,比首艦格里戈洛維奇上將號晚約七個月,最後在2016年6月7日服役,只比首艦晚3個月,顯示首艦格里戈洛維奇上將號的確面曾臨一些工程上的延誤。俄羅斯打算訂購六艘Project 1135.6M裝備黑海艦隊 (原訂2014到2016年服役)。 值得一提的是,原本三號艦命名為高爾查克上將號(Admiral Kolchak),由於在俄羅斯歷史上的爭議,所以稍後改用日俄戰爭期間陣亡的俄羅斯太平洋艦隊司令馬卡洛夫上將(Admiral Makarov )來命名。

Project 1135.6M由俄羅斯北方設計局(Severnoye Design Bureau)設計,是Project 1135克里瓦克級(Krivak)巡防艦家族的最新成員,功能涵蓋長程反艦攻擊、防空以及反潛等;其基本設計、動力系統與武器系統等都大致與 印度塔瓦級相同,採用烏克蘭曙光-機器設計科研生產聯合體(Zorya-Mashproyekt)提供的M7N.1E複合燃氣渦輪推進系統,由兩具DT-59.1(UGT16000)高速用燃氣渦輪以及兩具DS-71(UGT6000)巡航用燃氣渦輪組成) ;此外,以俄羅斯本國的同級設備取代塔瓦級上的各種印度國產電子裝備。

Project 1135.6M最大的變更,是將原本塔瓦級Shtil-1防空飛彈系統的3S90單臂飛彈發射器,換成 二組12聯裝3S90E冷射式垂直發射器(方形發射管),搭配9M317ME(Buk-M2) 防空飛彈,是先前9M317 飛彈(北約代號SA-N-12)的垂直化版本 。相較於原本的9M317,9M317ME的彈翼經過縮小,尾部控制面可以折疊,以節省空間,使飛彈儲存筒尺寸得以縮小;同時,彈尾設置與尾舵連動的燃氣舵,具備向量推力控制(TVC)能力,飛彈垂直升空後得以大角度轉向目標。9M317ME的攔截高度範圍為海平面5m至15000m,有效射程3500m至50km。 雖然改成垂直發射,但整個Shtil-1系統的運作體制(採用半主動雷達導引)仍維持不變,艦上配備四座MR-90照射雷達。依照早期Project 1135.6M的模型,艦砲後方的B砲位打算裝置三組12聯裝Shtil-1防空飛彈的垂直發射器,但設計確定後只裝備兩組12聯裝垂直發射單元,共裝備24枚Shtil-1,不過仍與原本一座3S90單臂發射器的備彈量相同。此外,Project 1135.6M並沒有使用塔瓦級的CADS-N-1 Kashtan型砲彈合一近迫武器系統,而改用兩座構型簡單的AK-630防空機砲(設置在直昇機庫兩側),此外還有八具Igla-1E肩射短程防空飛彈。

在2016年11月,格里戈洛維奇上將號被部署在地中海,隨即在11月15日朝敘利亞境內的伊斯蘭國(ISIS)恐怖組織目標發射口徑(Kalibr )巡航飛彈,這是格里戈洛維奇上將級首次實戰任務。

前兩艘Project 1135.6M飛彈巡防艦分別在2010年12月與2011年7月開始建造,分別在2016年3月與6月服役,並且從2016年下旬開始陸續投入實戰部署,對敘利亞境內的ISIS組織發射巡航飛彈。相形之下,設計上更新穎先進的Project 22350雖然更早進入建造階段(首艦高西可夫上將號早在2006年2月就展開建造),到了2016年時仍面臨許多問題,尤其是關鍵的Redut防空飛彈系統研發測試工作屢屢受挫 (在2016年下半計畫遭到喊停重整),使得Project 22350首艦高西可夫上將在2017年前半都沒能進入服役。在俄羅斯海軍大部分主力水面艦艇嚴重老化的情況下,Project 1135.6M的出現可謂彌足珍貴。

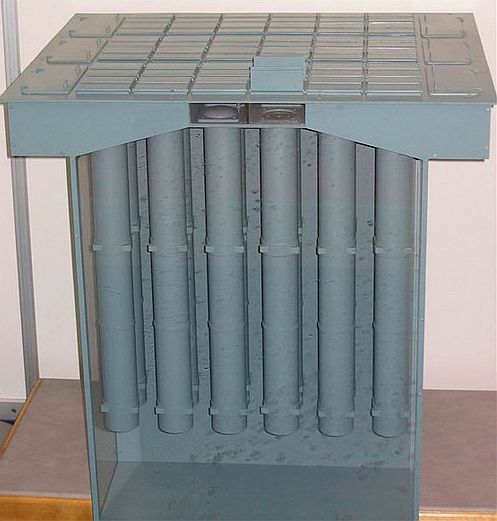

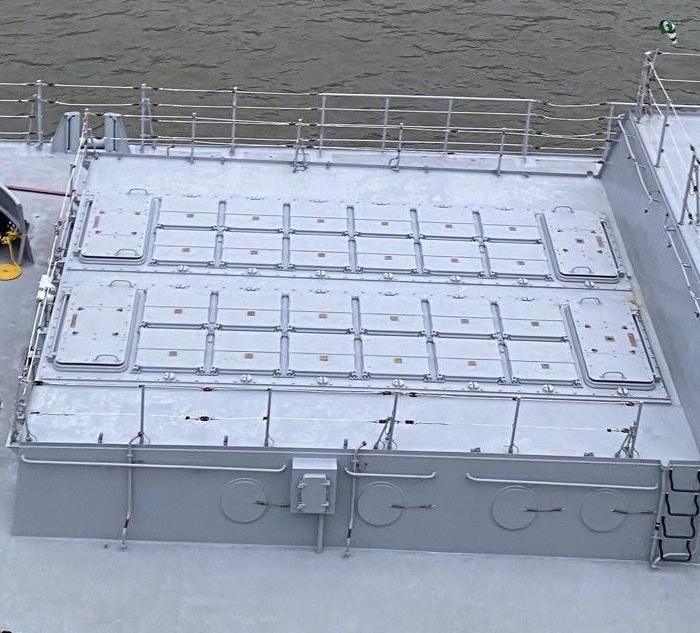

相較於先前售予印度的塔瓦級,格里戈洛維奇上將級最大的改進,就是以

圖中的3S90E垂直發射器來取代原本的單臂發射器,裝填垂直發射的9M317ME防空飛彈。

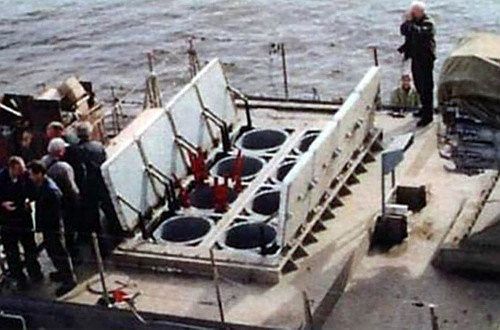

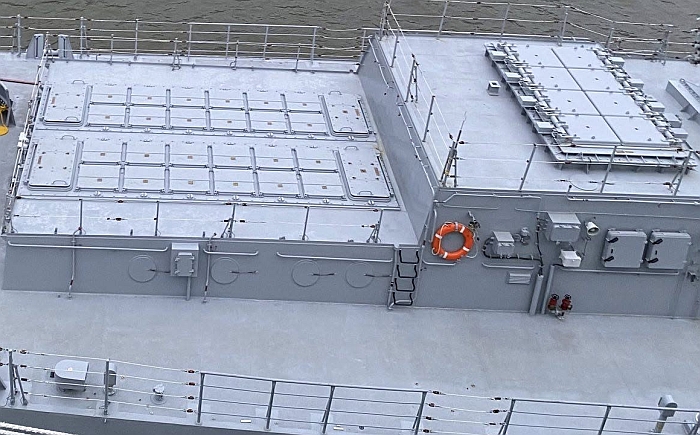

裝填反艦飛彈的3S14U1垂直發射器,攝於塔瓦級巡防艦。格里戈洛維奇上將級

同樣配備此一武裝。

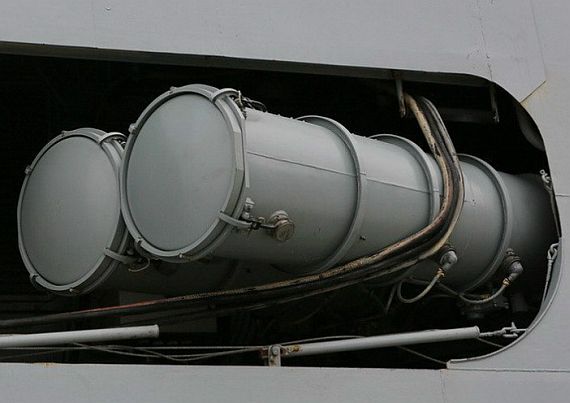

格里戈洛維奇上將號的雙聯裝533mm  DTA-53-11356魚雷發射器。

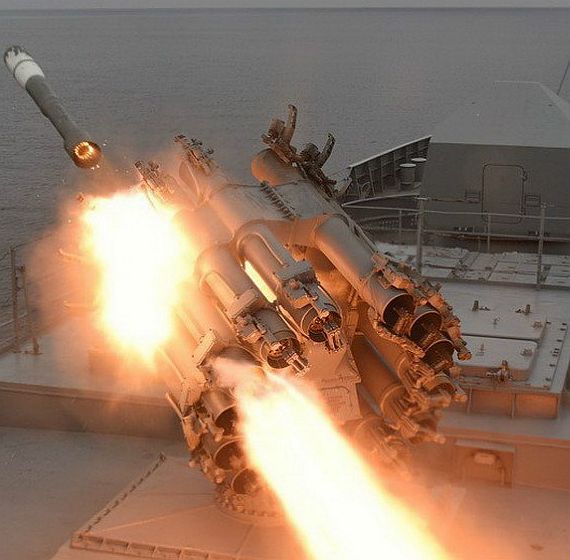

格里戈洛維奇上將號在發射RUB-6000反潛火箭。

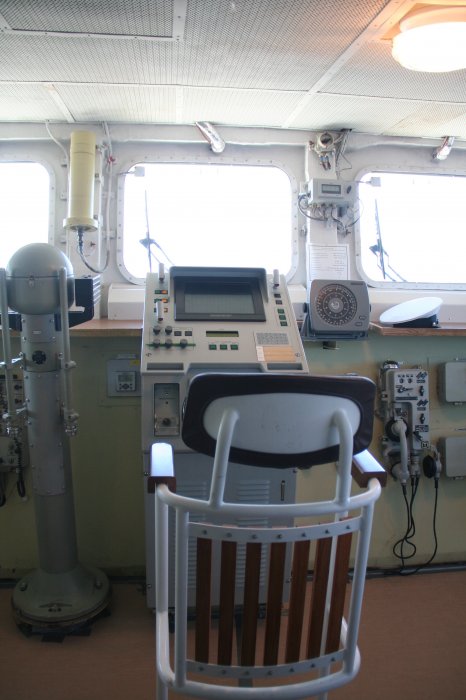

格里戈洛維奇上將級艦橋上的航行控制台





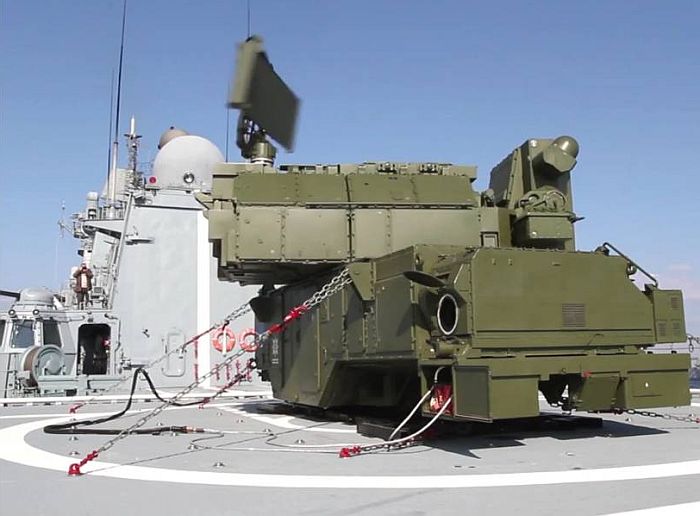

俄烏衝突後的發展

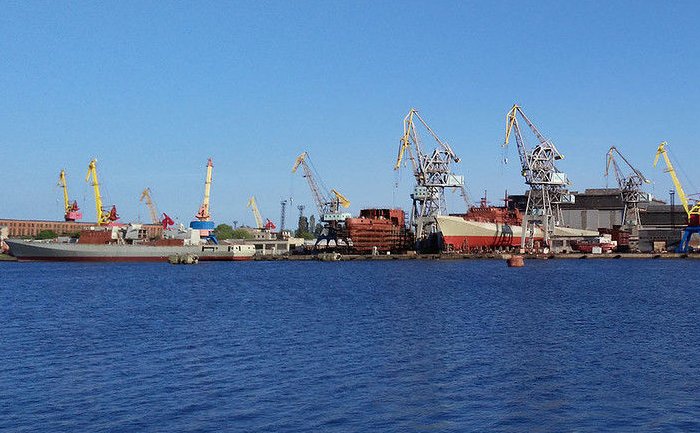

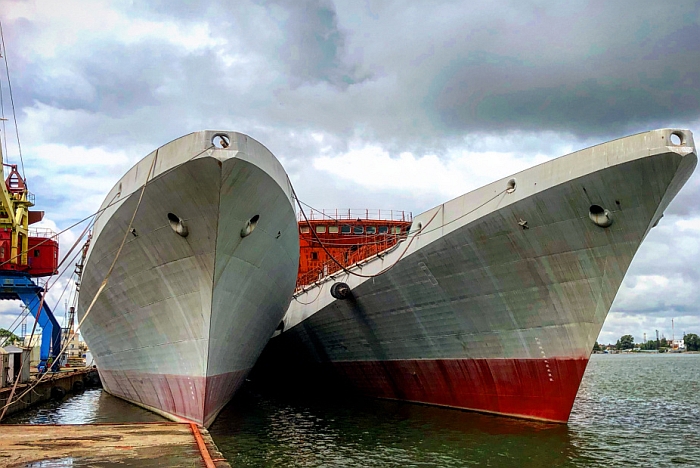

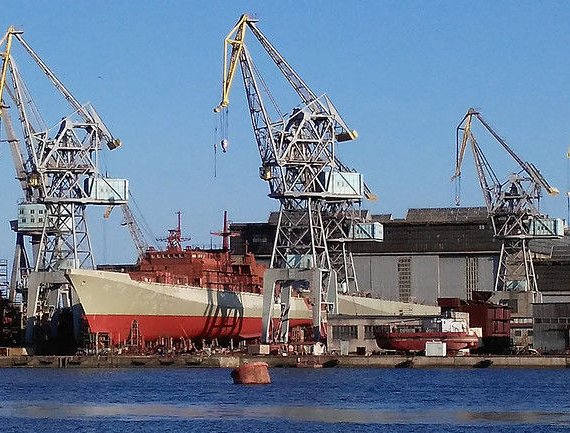

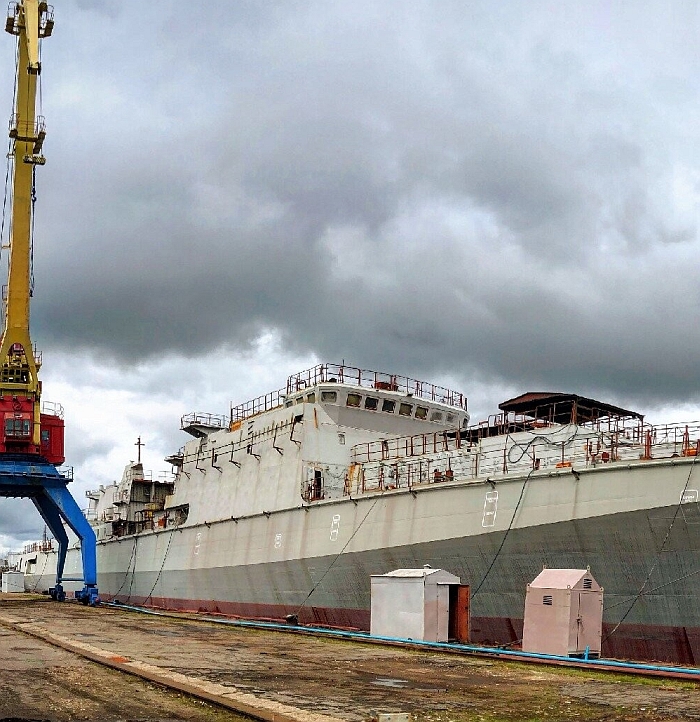

2017年5月加里寧格勒的揚塔爾(Yantar)造船廠的照片,照片是停工的第二批Project 1135.6M

飛彈巡防艦的其中兩艘,左邊是五號艦Admiral Istomin(上層結構已經安裝,接近下水狀態)

,右邊緊鄰的是六號艦Admiral Kornilov(船體艦成並漆上白色塗裝,尚未安裝上層建築)。



長久以來,前蘇聯/俄羅斯的艦用燃氣渦輪都仰賴烏克蘭的國防產業,然而2013年烏克蘭爆發革命、親西方政府上台,隨後克里米亞宣布脫離烏克蘭並加入俄羅斯,加上東烏克蘭在俄羅斯支持下與烏克蘭政府對抗,這導致烏克蘭與俄羅斯決裂,連帶也影響到俄羅斯的軍備供應 。依照2015年6月的消息,俄羅斯副總統羅戈津 (Dmitry Rogozin)對外承認,俄羅斯與烏克蘭的交惡導致包含艦載燃氣渦輪在內仰賴烏克蘭供應的軍品來源中斷,俄羅斯軍工 正努力建立產能替代184項過去仰賴烏克蘭的產品(原本烏克蘭提供的艦用燃氣渦輪被俄羅斯聯合機械集團的產品取代),預計2018年實現燃氣渦輪的完全國產化,但這也意味著至少在2018年之前俄羅斯軍工無法繼續建成新軍艦,這也影響到格里戈洛維奇上將級的建造進度 。前三艘格里戈洛維奇上將級裝備的燃氣渦輪 機組在俄烏交惡前已經交付裝艦,但後三艘就無法取得烏克蘭製的燃氣渦輪機組(先前俄羅斯已經付款)。

在2015年7月1日,俄羅斯海軍司令維克托.契爾可夫上將(Admiral Viktor Chirkov )在聖彼得堡國際海事防務展(St. Petersburg International Maritime Defence Show,IMDS-2015)中表示,為了維持俄羅斯造艦的節奏(Project 20385、11356R、22350型號等都受到西方與烏克蘭動力系統來源中斷的影響),將在2015年內安放首艘新型Project 22800巡防艦的龍骨,總共將建造至少18艘。Project 22800完全採用俄羅斯國產設備,續航力1000海里,能持續作業30天,可進行水面作戰或攻擊沿岸目標,裝備長程攻擊性飛彈。維克托.契爾可夫上將也表示,用來替換烏克蘭產品的俄羅斯國產燃氣渦輪 (MR90的俄羅斯純國產版,詳見Project 22350高西可夫上將級飛彈巡防艦一文)將在2017底到2018年初左右就緒。

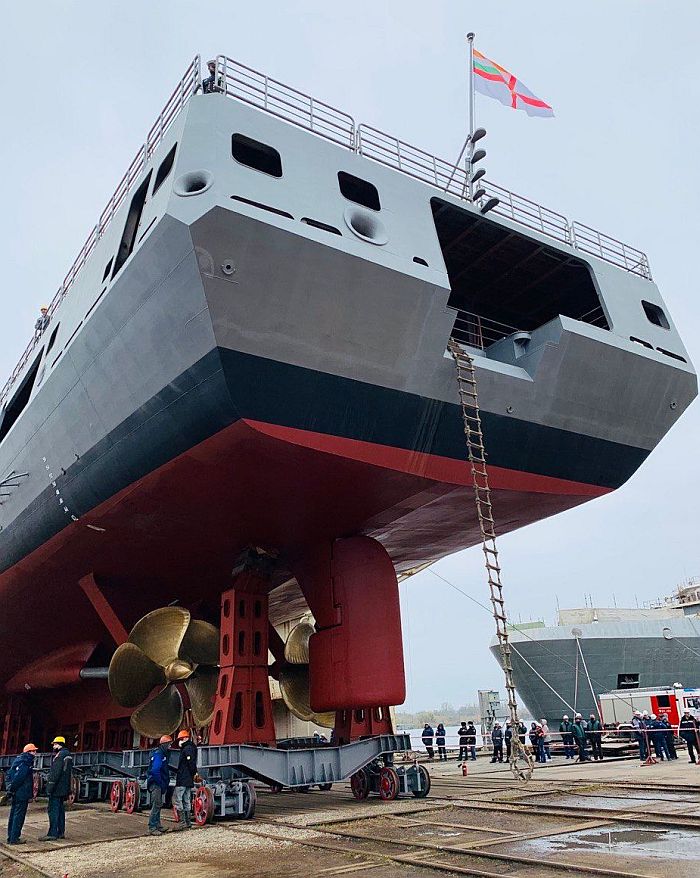

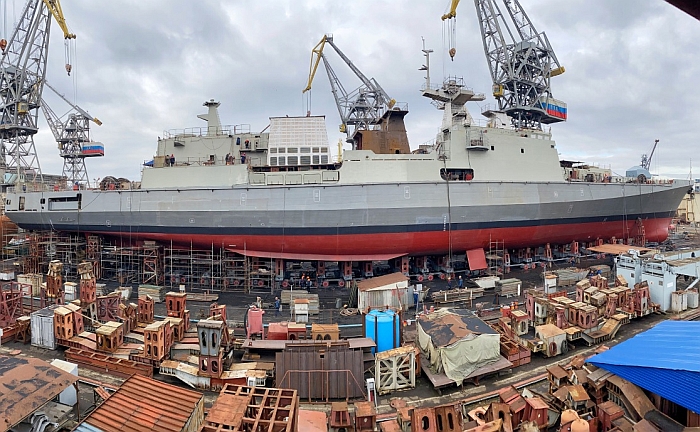

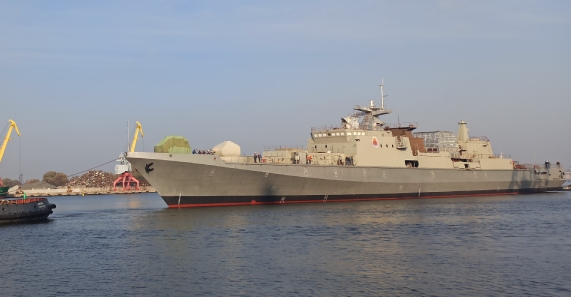

在2016年8月4日詹氏防務週刊(Janes)的報導,俄羅斯已經與印度達成協議,將第二批三艘仍在建造中的Project 11356R轉賣給印度。如同前述,由於烏克蘭方面不可能再供應燃氣渦輪推進系統,導致第二批三艘Project 11356R的建造工作無法推進;而用來替代的俄羅斯國產燃氣渦輪也無法在2019年之前就緒。因此,之前已經操作六艘同系列塔瓦級的印度,就成為很適合的轉口對象;由於塔瓦級的推進系統與之相同,因此印度可以在艦上安裝現有的庫存品,或者由印度方面向烏克蘭購買新品。依照詹氏的報導,此時俄羅斯已經交付印度12套備用的工具,而雙方也在商談將第二批三艘Project 11356M轉移到印度的船廠建成(包含安裝燃氣渦輪機組)。

依照2016年10月16日印度的消息,俄羅斯總統普丁(Vladimir Putin)與印度總理穆迪(Narendra Modi)正式簽署了一項政府間協定(inter-governmental agreements,IGAs),包含三個價值100億美元的軍售,分別是五套S-400Triumf陸基防空飛彈系統、四艘Project 11356M飛彈巡防艦以及關於俄羅斯加入印度國產Kamov-226T直昇機計畫的策略聯盟協議等。其中,四艘Project 11356M飛彈巡防艦價值約30億美元,其中兩艘在俄羅斯完成建造,另外兩艘則在俄羅斯的協助下於印度本土建造。

然而,俄羅斯海軍十分反對把建造到一半的第二批三艘Project 11356M賣給印度。此時俄羅斯海軍操作的大型水面艦盡是都是前蘇聯時代服役的老艦,已經嚴重老化、接近使用壽限,亟需替換,而Project 11356M是俄羅斯此時唯一一種堪用的新造中/大型主戰水面艦艇;如果將這些已經建造到一半的船艦轉賣,勢將嚴重影響俄羅斯水面艦隊的更新。俄羅斯造船廠的工作效率並不理想 ,造艦週期長,例如Project 1135.6M已經算是相當成熟的設計,前兩艘從開始建造到服役仍花費了五到六年時間;如果轉賣第二批三艘Project 1135.6M,之後再為俄羅斯海軍建造新艦肯定會花更久的時間。

在2017年5月底,俄羅斯聯合造船公司(United Shipbuilding Corporation,USC)總裁阿列克謝·拉赫曼諾夫(Aleksey Rakhmanov)對俄羅斯媒體消息報表示, 由於俄羅斯國產版M70FRU和M90FR燃氣輪機組的初步測試結果相當成功,經過適當的測試與設計修改,原本停工的Project 11356M第四至六號艦會在2018年恢復建造工作。拉赫曼諾夫也表示,負責產製燃氣渦輪的俄羅斯廠商在基礎設計時已經考慮到與現有艦艇的配合, 因此不需要對當前幾種艦艇的結構進行重大修改。 聯合造船公司透露,由兩部M70FRU燃氣渦輪機組串連的機組,是Project 11356M新推進系統方案的核心;初步估算,這樣的機組能確保 輸出14000軸馬力,能使船艦加速到30節,並達到4850海里的續航力,足夠從俄羅斯波羅的海艦隊的主要母港波羅的斯克(Baltiysk) 航行到俄羅斯在敘利亞的主要軍港塔爾圖斯(Tartus),中途不需要整補加油。 阿列克謝·拉赫曼諾夫也指出,恢復造艦工作的前提不僅僅是發展出燃氣渦輪機組而已, 造船廠也必須恢復所有主要次系統的供貨,必須能滿足相對應的保固期、使用壽命、儲存壽命等條件。

如果第二批Project 11356R的建造工作可以回到常軌,就不必轉賣給印度。專家亞歷山大·莫戈戈維亞特(Alexander Mozgovoy)對俄羅斯消息報,繼續完成第二批三艘Project 11356R是受歡迎的,俄羅斯海軍亟需要這批艦艇;「如果把它們賣給印度,俄羅斯會損失三艘好船。這些是可以在地中海、大西洋北部與中部作業的艦艇,俄羅斯今天迫切需要這種戰艦」。 隨後在2017年7月聖彼得堡海事防衛展(IMDS-2017)期間,俄羅斯海軍副司令Viktor Bursuk中將表示,第二批三艘Project 11356M完工後將加入俄羅斯海軍服役,部署於黑海艦隊。
