瓦西里.畢可夫級巡邏艦

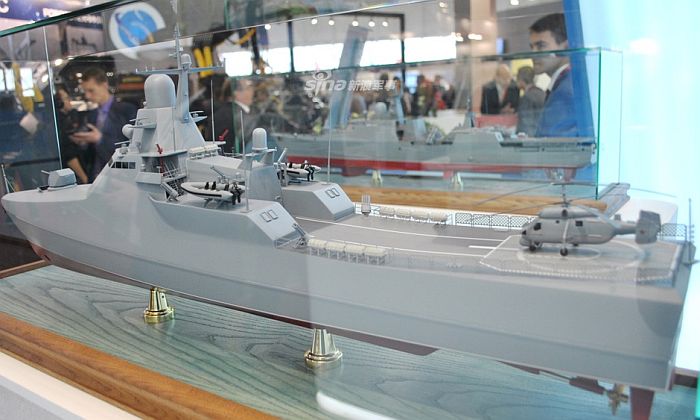

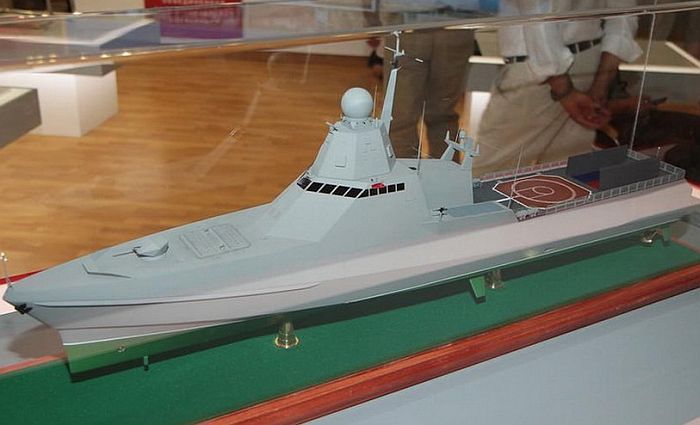

北方設計局在莫斯科國際國際海事防衛展(IMDS 2013)展出的Project 22160巡邏艦海軍版,

艦首裝有兩組裝填Sthil-1防空飛彈的垂直發射器。

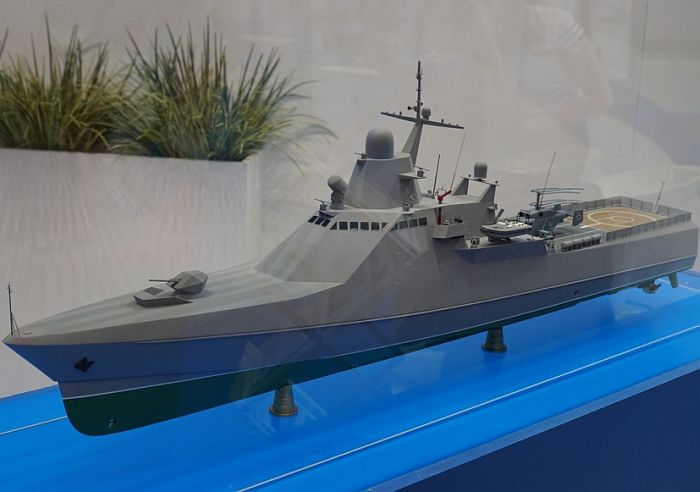

2015年展出的Project 22160巡邏艦,艦尾設有舉升式的反艦飛彈發射器。

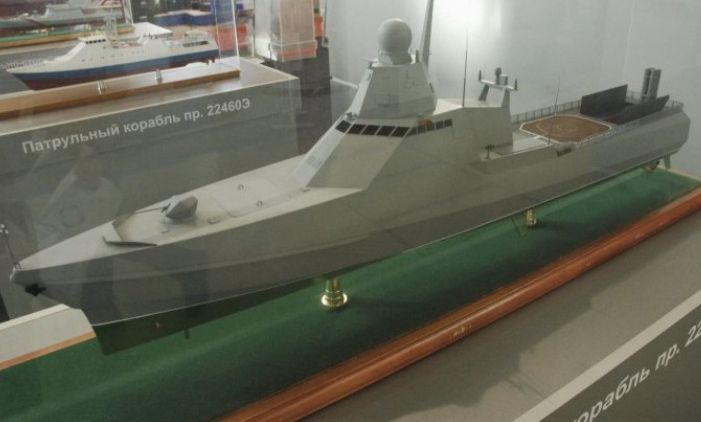

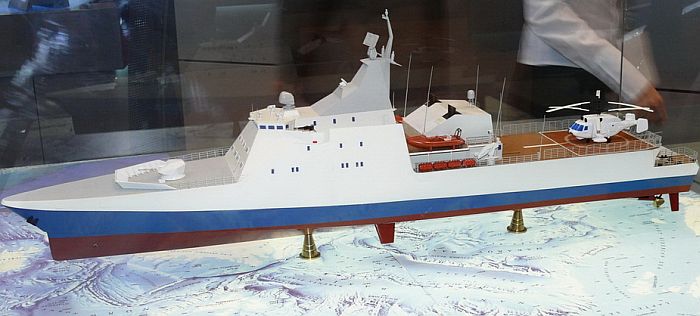

北方設計局展出的Project 22160海岸防衛隊版。

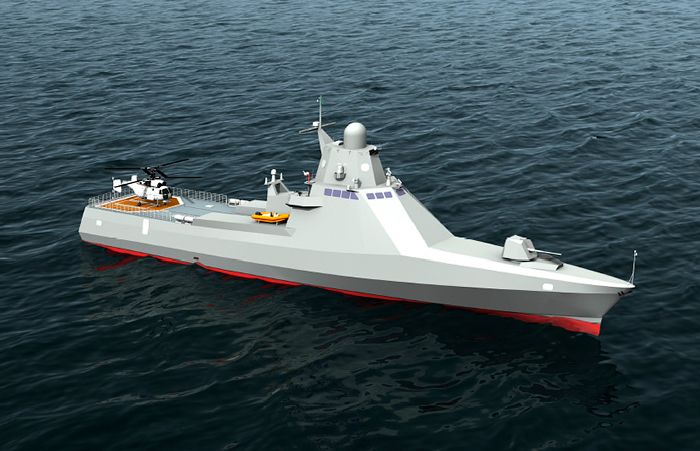

此照片為俄羅斯海軍訂購的Project 2216構型,只配備一座57mm艦砲與兩艇機槍。

艦尾有一個伸縮式直昇機庫,可收容、操作一架12噸級直昇機。

(上與下)羅斯海軍自用的Project 22160的模型型

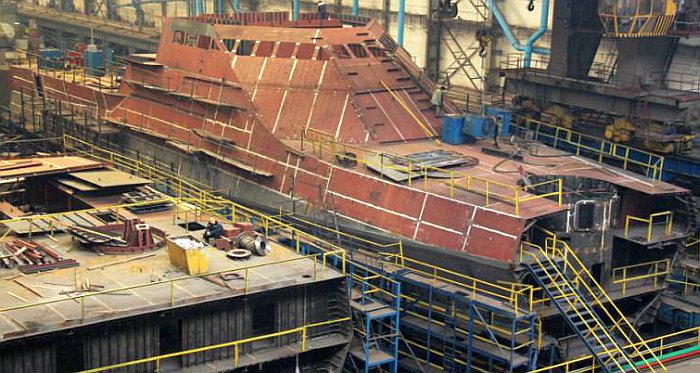

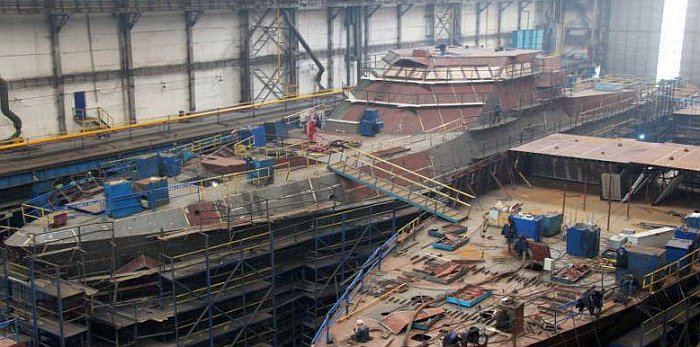

(上與下)在澤列諾多爾斯克船廠建造的首艘Project 2216,攝於2016年中旬

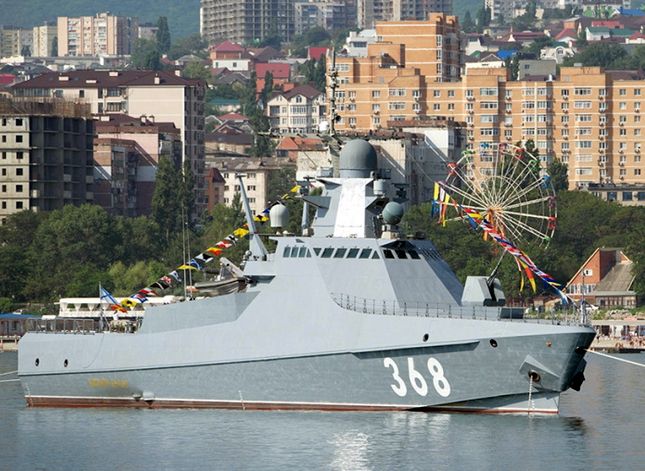

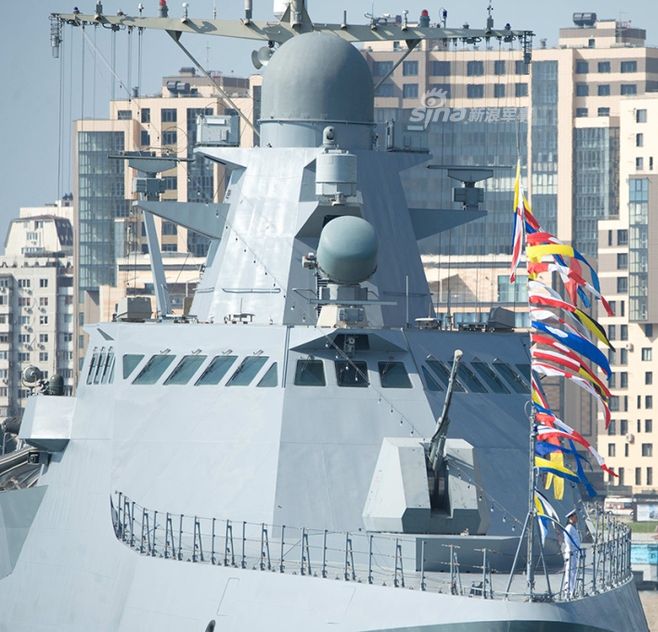

(上與下)Project 22160首艦瓦西里.畢可夫號(Vasily Bykov 368)在2018年9月交付俄羅斯海軍的畫面。

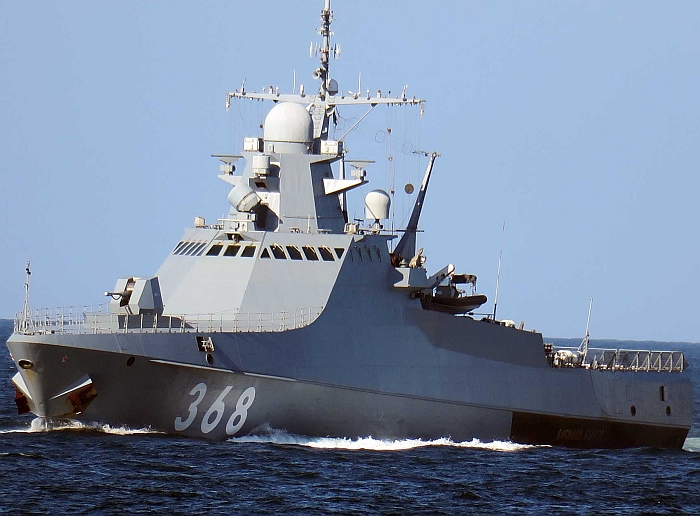

2020年7月初通過英吉利海峽的瓦西里.畢可夫號。由伴隨監視的皇家海軍船艦拍照

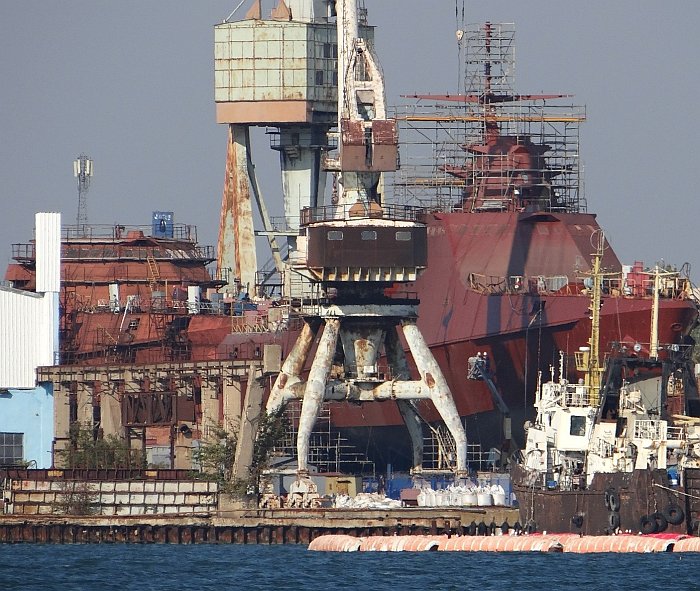

在克里米亞的Zaliv船廠建造的兩艘Project 22160巡邏艦。照片出現於2018年10月上旬。

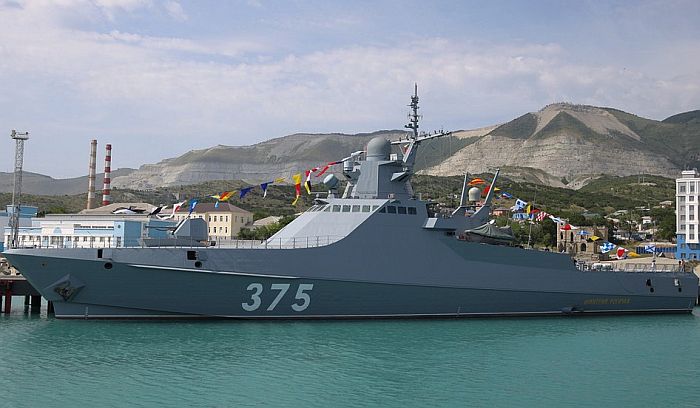

Project 22160二號艦Dmitriy Rogachev(375)在2019年6月11日成軍的畫面。

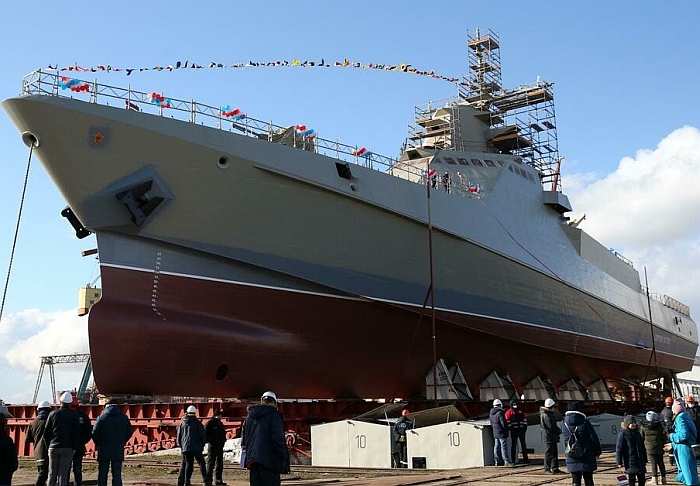

22160四號艦Sergey Kotov在2021年1月30日下水的畫面。

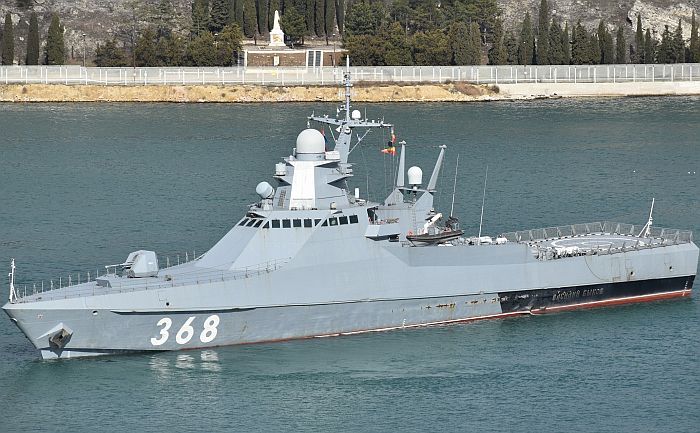

(上與下)瓦西里.畢可夫號(Vasily Bykov 368)從克里米亞的母港賽瓦斯波多爾啟航,攝於2022年2月11日

俄羅斯入侵烏克蘭之前。

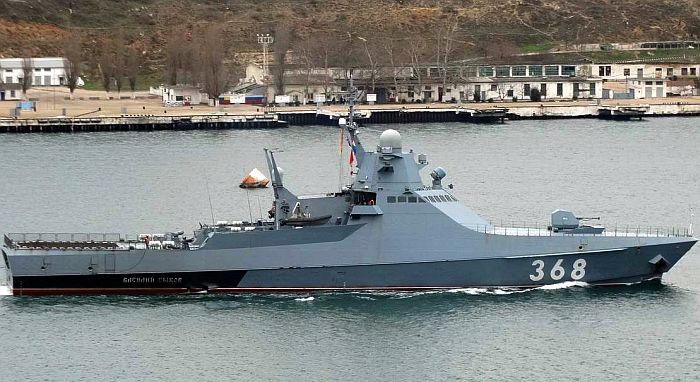

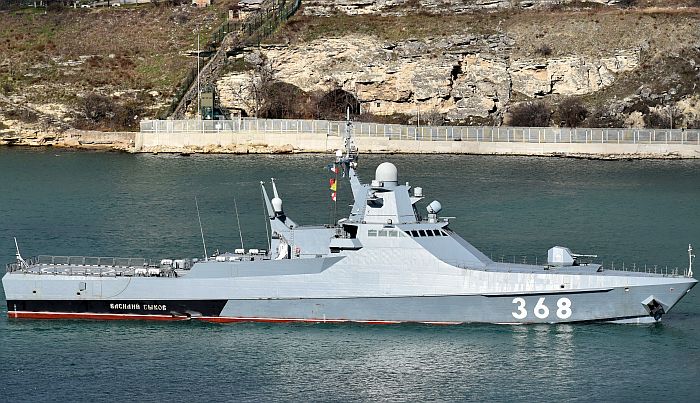

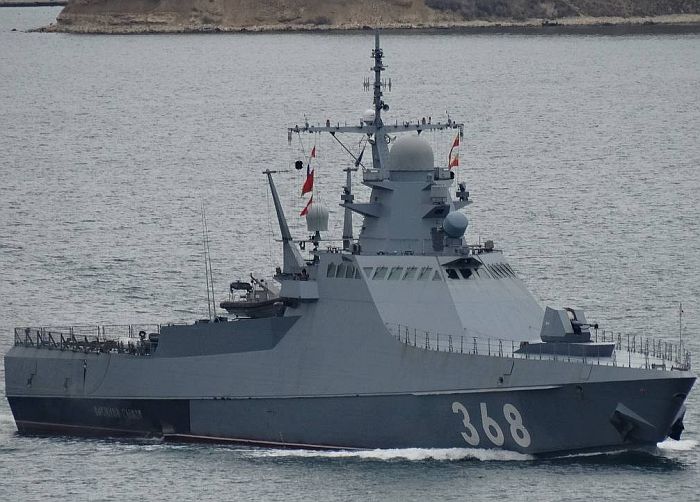

(上與下)瓦西里.畢可夫號在2022年3月16日進入賽瓦斯波多爾,此時俄羅斯與烏克蘭戰事已經進行了三週。

烏克蘭在3月8日曾宣佈,以陸基BM-21 Grad多管火箭擊沉該艦,不過並沒有獲得證實。

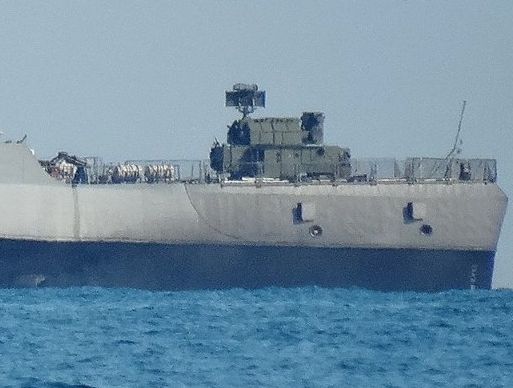

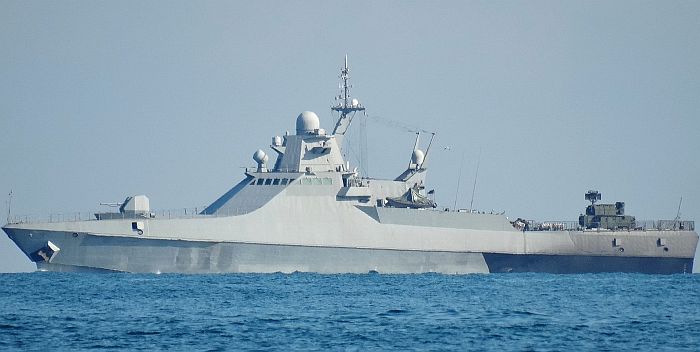

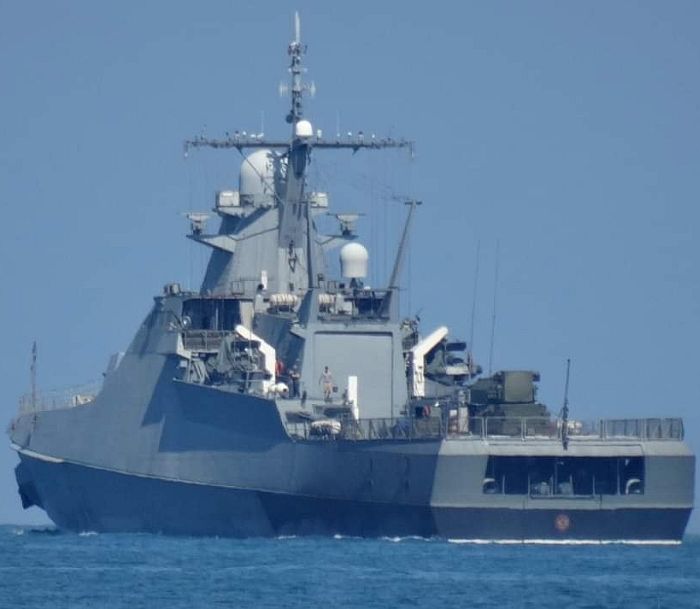

(上與下)在黑海作業的22160型,舷號已經塗抹,艦尾搭載一輛Tor-M2KM機動防空系統來補強

反飛彈能力。攝於2022年8月。

──by captain Picard

艦名/使用國 瓦西里.畢可夫級巡邏艦/俄羅斯

(Vasily Bykov class,Project 22160)

承造國/承造廠 俄羅斯/

設計:Severnoye Design Bureau

建造:

Zelenodolsk Shipyard imeni A.M.Gorkogo,

Zaliv Shipyard, Kerch

尺寸(公尺) 長94  寬14  吃水3.2~3.4
排水量(tonne) 1350~1700
動力系統/軸馬力

CODAG

燃氣渦輪

柴油機

總功率25000KW(33525馬力)

雙軸

航速(節) 28~33
續航力(海浬)

約4000~6000

偵測/電子戰裝備 Pozitiv-ME1多功能對空/平面搜索雷達*1

Pal-N 導航雷達*1

TK-25E電子反制裝置*1

PK-10 Smely誘餌系統(KL-121 120mm發射器)

聲納

MGK-335EM-03聲納*1

Vinyetka-EM聲納*1

Pallada潛水人員偵測聲納

乘員 至多80
射控系統
武器系統

A-220M 57mm快砲*1

14.5mm機槍*2



客戶選配:

DP-65榴彈發射器*2

Gibka AD短程防空飛彈發射器(使用Igla防空飛彈)

Shtil-1防空飛彈垂直發射器*2

Klub-N反艦飛彈八聯裝垂直發射器

艦載機 Ka-27 PS直昇機*1
姊妹艦

預計12艘

艦名 舷號 建造廠 廠方編號 安放龍骨 下水時間 服役時間 備註
Vasily Bykov 368 Zelenodolsk  Shipyard 2014/2/26 2017/8/28 2018/12/20
Dmitriy Rogachev 375 Zelenodolsk Shipyard   2014/7/25 2018/4/8  2019/6/11
Pavel Derzhavin   Zaliv Shipyard No.163 2016/2/18 2019/2/21 2020/11/27
Sergey Kotov 383 Zaliv Shipyard No.164 2016/5/8 2021/1/30  2022/7/30  2024/3/4被烏克蘭以無人艇擊毀
Viktor Velikiy   Zelenodolsk Shipyard   2016/11/25 2024/5/7
Nikolay Sipyagin   Zelenodolsk Shipyard   2018/1/13












俄羅斯在2000年代初期開始陸續建造Project 20380/20381與20385系列巡防艦(另有專文介紹),到2010年代前期已經陸續有八艘建成或安放龍骨;原本俄羅斯打算建造20艘以上,但這個約兩千噸級的巡防艦系列發展到Project 20385時,價格已經與四千噸級的Project 1135.6M格里戈洛維奇上將級(Admiral Grigorovich class)飛彈巡防艦不相上下。格里戈洛維奇上將級是售予印度的塔瓦級(Talwar class)飛彈巡防艦的改良版,由於是基於早已成熟的艦體設計,單位成本自然低得多。幾經評估之後,俄羅斯海軍決定停止建造Project 20385,改建造一種體型較小、檔次較低而價格適中的巡邏艦,而這就是Project 22160近海巡邏艦的由來。

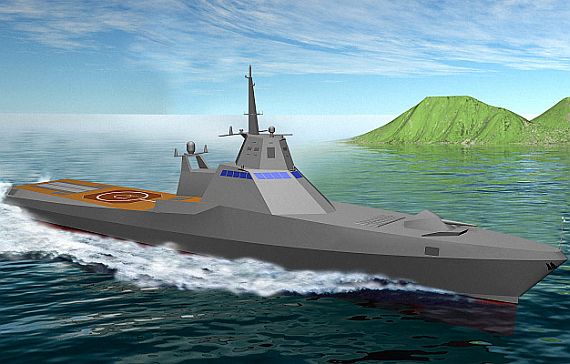

北方設計局的Project 22160海軍版的想像圖,艦首配備一座八聯裝垂直發射器

來裝填俱樂部反艦飛彈。

Project 22160由俄羅斯北方設計局(Severnoye Design Bureau)設計,首艦 瓦西里.畢可夫號(Vasily Bykov)在2014年2月26日於俄羅斯澤列諾多爾斯克船廠(Zelenodolsk shipyard,隸屬於Ak Bars控股集團旗下的Ak Bars造船公司)安放龍骨(2018年9月服役),而目前俄羅斯打算訂購12艘,其中一部分會由克里米亞刻赤(Kerch)的海灣造船廠(Zaliv Shipyard)建造(俄羅斯兼併克里米亞後,澤列諾多爾斯克船廠在2014年底獲得了海灣造船廠的臨時管理權)。

在2013年於莫斯科舉辦的國際國際海事防衛展(International Maritime Defence Show,IMDS 2013)中,北方設計局展出的Project 22160系列包括供海岸防衛隊與海軍使用的版本,其中海軍版本可以依照客戶需求選擇武裝,例如可在艦首配備兩組裝填Shtil-1防空飛彈的垂直發射器, 艦尾設置一組舉升式的3M54俱樂部(Klub-N)反艦飛彈發射器(平時隱藏在甲板艙蓋之下,發射時才垂直升起),此外還可設置近程防空的Gibka AD短程防空飛彈發射器(裝置六管Igla防空飛彈);此外,還可配備封閉式桅杆以及輕型相位陣列雷達。

22160型巡邏艦的主要功能著眼於近岸巡邏、維護專屬經濟海域、查緝非法活動、海上救難與污染防制等低強度任務,著重於改善人員適居性以及增加燃油、攜帶物資來延長自持力,每次出海作業可長達60天;反觀先前Project 20380/20381/20385只能持續在海上作業15天。Project 22160據信採用燃氣渦輪與柴油機複合推進系統,總功率25000KW(33525馬力),最大航速可達30節,經濟航速下續航力6000海里,艦上電力系統包含四具功率各300KW級柴油發電機,以及一套100KW的緊急用/停泊用柴油發電機。艦上人員編制依照任務和裝備而定,最多可編制80人。

作為低強度作業的艦艇,俄羅斯海軍訂購的Project 22160武器不多,包括艦首一座A-220M 57mm快砲與兩挺14.5mm機槍。艦尾設置一座伸縮式機庫,平時收縮入甲板下,可搭載一架12噸級的直昇機如Ka-27SP,擔任洋面監視/搜救工作。

在2018年4月,消息傳出阿爾及利亞與俄羅斯接觸,表達購買Project 22160的興趣,並打算配備Club-N反艦飛彈以及Palma砲/彈合一防空系統。

俄烏戰爭

在2022年2月24日,俄羅斯片面承認從烏克蘭頓巴斯(Donbas)區域分離的頓內次克(Donetsk)、盧甘斯克(Luhansk)(2014年) 為獨立國家兩天後,以對烏克蘭進行非軍事化為由,全面入侵烏克蘭(2014年4月頓內次克與盧甘斯克在俄羅斯出兵佔領克里米亞後,旋即公投從烏克蘭獨立並考慮加入俄羅斯,接下來就陷入與烏克蘭之間的戰爭中)。

烏克蘭在2022年3月8日宣佈,在夜間以BM-21多管火箭擊中的俄羅斯Project 22160
巡邏艦瓦西里.畢可夫號,並在3月10日宣布該艦沉沒。但實際上,此影片可能是
2月25日就被擊中燃燒的摩爾多瓦籍化學 運輸船千禧精神號(Millennial Spirit)。



在2022年3月8日,烏克蘭方面公布視頻,宣布在以BM-21 Grad多管火箭擊中了在奧德薩(Odessa)外海的俄羅斯Project 22160巡邏艦瓦西里.畢可夫號(Vasily Bykov ),公布的視頻包括在前一日晚間發射多管火箭並擊中該船,以及次日白天該艦在外海冒出大量黑煙的照片。在3月10日,烏克蘭宣布這艘受損的俄羅斯巡邏艦沉沒,奧德薩當地的報紙Dumskaya披露這次作戰的細節:兩艘烏克蘭海軍高速快艇挑釁了瓦西里.畢可夫號,將該艦引誘到烏克蘭海軍陸戰隊的多管火箭射程內,然後發射火箭一舉命中。此消息未獲得證實。

實際上,烏克蘭在3月8日拍攝到在海上燃燒的船隻的圖片,很可能是2月25日(開戰後第二天)在附近被俄羅斯擊中的的摩爾多瓦籍化學運輸船千禧精神號(Millennial Spirit) ,該船被擊中後迅速被船員放棄,但之後仍持續在海上漂浮燃燒(船上裝載600噸液態物資);歐洲太空總署的哨兵2號影像衛星在3月13日仍拍到該船在海上燃燒。因此,烏克蘭可能發射火箭之後並沒有擊中瓦西里.畢可夫號,而烏克蘭隔天將還在海上燃燒中的千禧精神號當作是瓦西里.畢可夫號。

在3月16日,網路上出現瓦西里·畢可夫號 (Vasiliy Bykov,舷號368)返回克李米亞的賽瓦斯波多(黑海艦隊母港)的照片,顯示完全無損。

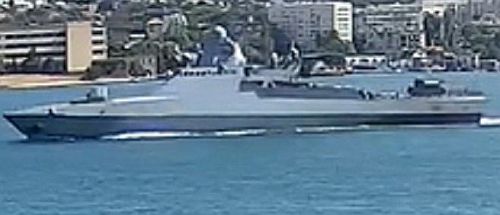

在2022年6月7日,網路上出現Project 22160巡邏艦離港的照片,艦尾直昇機甲板上停放一輛陸軍Tor機動短程防空飛彈系統(北約代號SA-N-9 Gauntlet);這可能是載去增援蛇島(Snake Island,俄羅斯開戰初期就從烏克蘭手中佔領),或者就是用來加強船艦的防空;4月13日,俄羅斯黑海艦隊旗艦──光榮級飛彈巡洋艦莫斯科號(Moskva)遭到烏克蘭岸基海王星反艦飛彈擊中,隨後燃燒沈沒,大大震撼了黑海艦隊;因此,黑海艦隊可能透過在飛行甲板上部署Tor系統,強化船艦防禦反艦飛彈的能力。在2016年,俄羅斯就曾測試將陸軍Tor-M2KM短程防空飛彈發射車放在Project 1135.6M格里諾維奇上將級(Admiral Grigorovich class)巡防艦的艦尾直昇機甲板上,測試該系統直接在海上防空的能力。

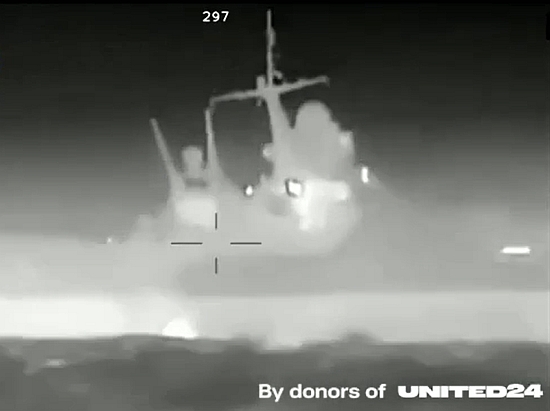

2023年9月18日,烏克蘭公布以無人艇攻擊瓦西里.比可夫級巡邏艦的畫面

在2023年9月14日,烏克蘭武裝部隊總司令部戰略通信部( Strategic Communications Department of the Office of the Commander-in-Chief of the Armed Forces of Ukraine)宣布,烏克蘭用海上無人艇攻擊了俄羅斯兩艘瓦西里.比可夫級巡邏艦瓦西利.比可夫號(Vasiliy Bykov)跟Sergey Kotov號。隨後在9月18日,烏克蘭國防部情報總局(Main Intelligence Directorate of the Ukrainian Defence Ministry)首長Andriy Yusov證實這次攻擊,宣稱無人艇成功擊中Sergey Kotov號,該艦左舷水線以下開了50 x 100cm的大洞,必須花一段很長時間修理(此消息有待證實)。從9月12日夜間到15日,烏克蘭對克里米亞半島賽瓦斯波托爾港附近的俄羅斯海軍船艦、修船廠大舉進攻,以巡航飛彈擊毀了在修船廠裡的Kilo 636.3潛艦頓河畔羅斯托夫(Rostov-on-Don B-237) 以及蟾蜍級登陸艦明斯克號(Minsk BDK-43),並且用無人艇擊傷了黑海艦隊旗艦Project 1135.6M巡防艦馬卡洛夫號(Admiral Makarov 799)以及Project 1239水面效應飛彈艦Samun(MRK-17)。

2024年3月5日,烏克蘭宣布,負責水面無人載具作戰的烏克蘭第13作戰群(Group 13)在前一天(3月4日)夜間以多艘Magura V5無人艇擊沉了停在克里米亞附近水域的Sergey Kotov號,並在3月5日公布了Magura V5無人艇群連續攻擊該艦的視頻。畫面中,一艘在後方的無人艇拍攝到Sergey Kotov號遭到前方無人艇撞上爆炸的瞬間。烏克蘭宣稱,無人艇擊中該艦左舷、右舷與艦尾,該艦最終沉沒。有報導稱Sergey Kotov號有7人死亡。

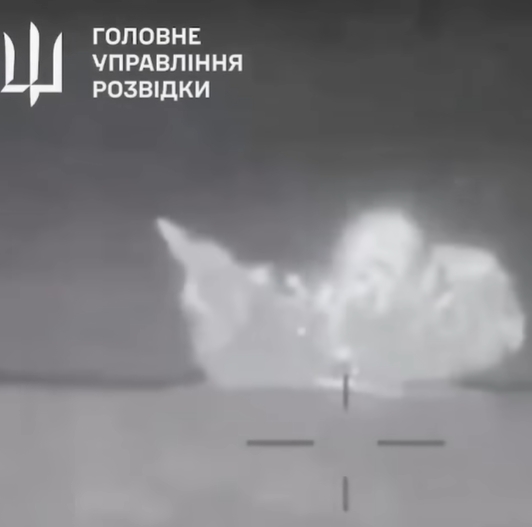

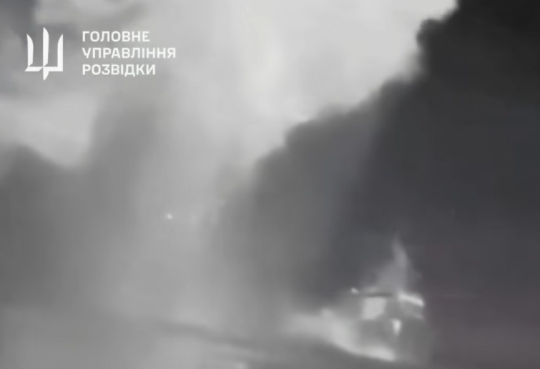

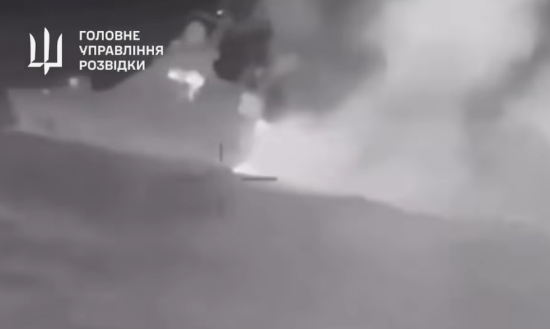

(上與下三張)2024年3月5日,烏克蘭公布用在3月4日多艘無人艇連續攻擊

停在克里米亞水域的Sergey Kotov號並命中爆炸視頻。

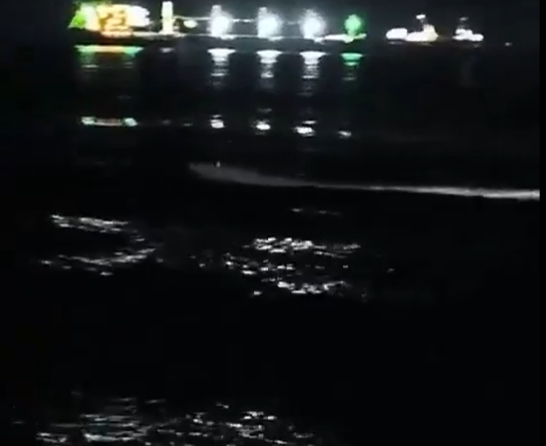

2024年3月4日夜間,一艘民船拍攝到Sergey Kotov號遭到攻擊初期的畫面,此時

該艦仍有動力並往前航行,躲避後頭追來的無人艇群,艦上人員不斷以小口徑

武器朝後方射擊。隨後拍攝者拍到從後頭追擊Sergey Kotov號的無人艇航跡。
