MK-48垂直發射系統系列

DP-48：四聯裝ESSMx3

MK-56垂直發射系統

（照上列計算單元數）

MK-48垂直發射系統

MK-48垂直發射系統由雷松公司生產，係專門配合海麻雀飛彈而設計，其發射管長度、直徑與重量都比MK-41低得多，採用 兩個儲存/發射箱與一套熱焰排放管路為一單元的設計（熱焰排放系統屬於發射座的一部份，和發射箱完全獨立），結構十分簡單 ，而且由於體積重量都低，能直接安裝在艦面以上而不需貫穿主甲板，因此安裝十分容易，且非常適合小型艦艇，被不少西方國家的艦艇採用。

1981到1983年間，MK-48垂直發射器與垂直發射型海麻雀防空飛彈在加拿大海軍部族級（Tribal class）驅逐艦休倫號（HMCS Huron DDH-281）上測試，MK-48安裝在該艦兩舷甲板上；這是為當時進行中的加拿大巡邏巡防艦(Canadian Patrol Frigate，CPF)預定的武器系統進行測試，之後成為哈利法克斯級（Halifax class）巡防艦。

MK-48的儲存/發射箱型號為MK-20，基本構造與MK-29海麻雀飛彈發射器的發射箱類似。 安全性方面，MK-48的發射管與MK-41一樣，都滿足美國海軍對垂直發射系統的安全規範，萬一飛彈發射失敗、火箭發動機在發射管內持續燃燒直到燒光燃料，發射管都可以保障其他管內的飛彈不受波及；飛彈本身方面，包括海麻雀、標準、戰斧等美國海軍用於垂直發射的飛彈，都滿足鈍感彈藥（insensitive munitions，北約規範代號STANAG4439）的需求，要求即便飛彈火箭推進器在 發射管內持續燃燒到殆盡為止，也不會發生引爆的情況。

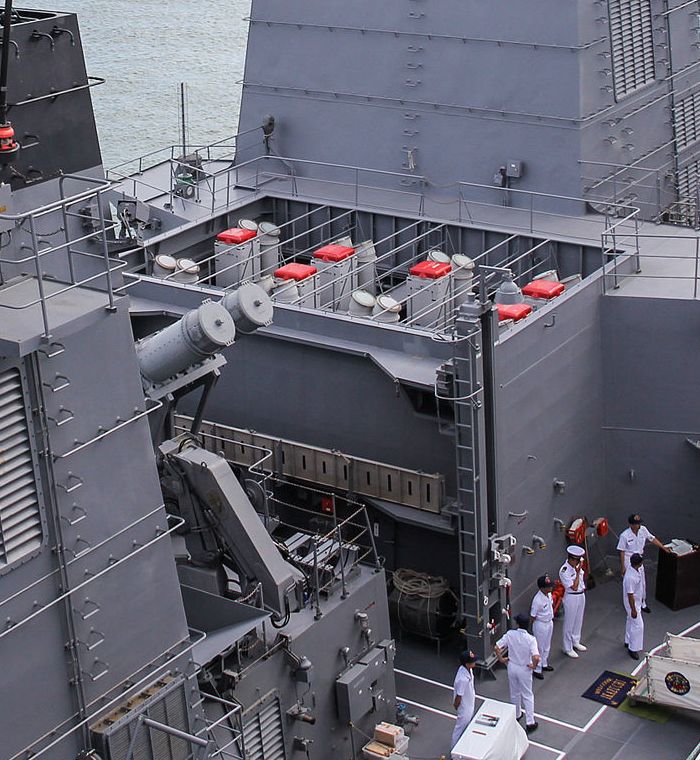

日本村雨級驅逐艦的MK-48 Mod0垂直發射器，此為早期裝填RIM-7F海麻雀飛彈時的構型。

MK-48主要有四種不同的構型（Mod0~3）以及兩種後續衍生的構型（Mod 4、5），主要差別在於發射器安裝方式與排氣構造：

MK-48 Mod 0：安裝在甲板上（on-deck），不貫穿艦體，其發射器型號為MK-165 Mod 0，每個單元包含兩具MK-20飛彈儲存/發射箱以及一對夾在中間的排氣管路，排氣口由發射器頂端兩側 將飛彈熱焰排出，因此發射器必須獨立安裝於甲板上，能緊鄰其他艦體結構或裝備；使用MK-48 Mod0的艦艇包括率先採用垂直發射版海麻雀的加拿大哈里法克斯級(Halifax class)巡防艦，以及日本的村雨級驅逐艦，其中哈里法克斯級分別在兩舷甲板上各裝八管，村雨級則在艦舯二號煙囪前方安裝16管。

MK-48 Mod1：依附艦體某一艙壁（bulkhead）安裝，同樣不需要貫穿甲板，其發射器型號為MK-165 Mod1，排氣口由發射管底部伸出並朝向側面 ；由於排氣管路係設在發射管底部，而不是夾在發射管中間，使得MK-48 Mod1佔用的面積稍低於Mod0，不過發射器底部設有排焰口的一側必須淨空；目前蘭道爾曼級(Karel Doorman class)是目前MK-48 Mod1唯一的使用者。

MK-48 Mod2：穿入艦面甲板內（in-deck），發射器型號為MK-168 Mod0，每個單元由兩具MK-20儲存/發射箱以及夾在中間的一對排氣管道（朝正上方排氣）構成，被韓國的廣開土大王級巡防艦與希臘MEKO-200HN海德拉級（Hydra class）採用 ，發射管數量都是16管；廣開土大王級的MK-48 Mod2設置於B砲位高起的平台，並未貫穿主甲板，而希臘海德拉級則將之安裝在機庫上。

從MK-48Mod 0到Mod2，整個系統由四個次系統構成，第一是與STIR照明雷達連接並負責傳輸資料、下達指令的射控系統；第二是MK-220 Mod0 飛彈發射器控制系統（Millils Launcher Control，MLC），每八個發射管配置一個MLC，長、寬、高分別為152cm x 34cm x 200cm；第三是MK-63電子介面艙（Electric Interface Cabinet，EIC），長、寬、高分別為64cm x 45cm x 91cm，每個 四個發射管配置一個EIC；第四個則是MK-20儲存/發射箱以及裡面的飛彈；操作時，射控系統將目標參數與射擊指令傳給MLC，MLC根據參數內容將訊號傳給特定發射器的EIC，而EIC則完成飛彈參數輸入以及最後的點火發射動作。MK-48 Mod0~2使用的電源有兩種，Type 1為115V、60MHz的交流電（4或13KVA），Type 2為115V、400MHz的交流電（21KVA）。

爾後，為MK-48 Mod0換裝ESSM防空飛彈的版本稱為Mod4（用戶包括加拿大、日本），為MK-48 Mod2換裝ESSM的版本稱為MK-48 Mod5（用戶為希臘），仍使用MK-20儲存/發射箱來容納ESSM，每管維持容納一枚。

MK-48 Mod3的箱型總成，上部為發射器與熱焰排放管，控制裝備集中於底部下甲板結構。

 MK-48Mod3：MK-48系列的緊致版（compact module）， 最初是配合丹麥海軍標準彈性（Stanflex，SF）系列艦艇的模組化規格而設計，而丹麥海軍改良後的尼爾斯.朱爾級（Nils Juel class）巡防艦、SF-300佛萊維佛斯肯級(Flyvefisken class）巡邏艦、SF-3500阿布沙龍(Absalon class)多功能支援艦與庫納德.羅穆森級（Knud Rasmusssen class）巡邏艦都採用MK-48 Mod3。

MK-48 Mod3將飛彈發射器與控制系統整合成一個整體式模組單元，發射器位於上部，控制單元位於發射器下方的箱型結構內，裝艦時只有發射器暴露在甲板上。每套MK-48 Mod3共擁有三組MK-168 Mod1發射器單元，每個 基本單元由兩個發射管以及夾在中間一對開口朝上的 熱焰排放管道構成。

MK-48 Mod3的控制單元則為MK-31發射控制系統（Launcher Controller，LC） ，長、寬、高分別為89cm x 30cm x 178cm，兼具從射控系統接收資料、飛彈參數設定以及點火發射動作等功能（整合了過去MLC與EIC的功能）， 其所有的機櫃都設置於發射器底部的下甲板箱型結構中，而這個箱型甲板結構以及所有的管路、線路接口都與丹麥海軍標準彈性模組規格相容。

MK-48 Mod3的安裝便十分簡單，只需將箱型總成設置在甲板上的凹槽結構，再連上電源以及來自射控系統的信號排線即可，而不需要如MK-48 Mod0~2需要另外找艙間 來安排MLC等裝置 。MK-48 Mod3的電源也與Mod0~2有所不同，共有三種形式：Type 1為440V、60Hz的交流電（12KVA），Type 2為115V、400Hz的交流電（9KVA），而Type 3為24V、140KVA的直流電。

配合丹麥阿布沙龍多功能支援艦的需求，雷松還推出MK-48 Mod3配合發展型海麻雀（ESSM）防空飛彈的版本，稱為DP-48（Dual Pack）（可能是雷松的內部編號），原本一個MK-20海麻雀飛彈儲存/發射箱的空間可以容納兩個直徑較小的ESSM發射管（因為ESSM彈翼可折疊），每 個發射單元可以安裝四組發射管（前、後各兩管），攜彈量增加一倍；而這種構型之後演變成MK-56（見下文）。 早期雷松似乎曾規劃為每種構型的MK-48都提出類似於DP-48的規劃，將原本一個MK-20發射箱的空間換成兩個小直徑ESSM發射管，不過目前並沒有實現，一些原有的海麻雀飛彈用戶升級改用ESSSM時，仍繼續沿用原本的MK-20發射箱來容納（例如前述的MK-48 Mod 4/5）。

MK-56垂直發射器

MK-56垂直發射器的上甲板發射管部分（下甲板控制/電源尚未安裝），此時上面裝置一個

容納兩枚ESSM的雙聯裝發射管。注意發射管底部的熱焰導管。

在2007年，雷松集團公佈了配合ESSM的MK-56輕型垂直發射系統（可能是DP-48的正式型號），專門配合ESSM防空飛彈。

MK-56使用前述的DP-48「Dual Pack」構造，由中間一組兩管排氣道配合夾在前、後的發射管構成，每個基本單元配置兩組雙聯裝ESSM發射管（前、後各2管），長度與寬度分別為173cm與132cm，深度465cm，重量（含飛彈）3.464噸，安裝時只需要一個很淺的凹槽空間來容納發射管下方的電源/控制設備艙間，而且模組本身就已經整合排氣、冷卻、控制等單元，載台只需提供電源以及接上射控信號線路即可 （客戶可選擇接上外部的液冷迴路加壓）。除了海麻雀防空飛彈之外，歐洲飛彈集團（MBDA）在2010年代推出的通用模組化防空飛彈（Common Anti-Air Modular Missile，CAMM）也能結合於MK-56發射器上。

每個由三組四聯裝單元（共12管）構成的MK-56發射器尺寸為3.66 X 2.71m，高度4.65m；重量（含飛彈）10.25噸；下甲板電源/控制機櫃尺寸為94cm X 34cm，高190cm，重250kg，整個發射模組全重（含飛彈、下甲板）10450kg。MK-56的電源形式有兩種，第一種為單相115V、60Hz的交流電（11KVA），第二種為三相440V、400Hz的交流電（4KVA）。

與原本MK-48相較，MK-56具有即時熱抽換能力，比原先MK-48壽命更長、更輕巧且更易於維修。
