神秘級深海救難載具(DSRV)

首艘深海救援載具神秘號(USS Mystic DSRV-1)於1970年1月24日在洛克希德飛彈與太空公司

森尼維爾(Sunnyvale)廠區下水。

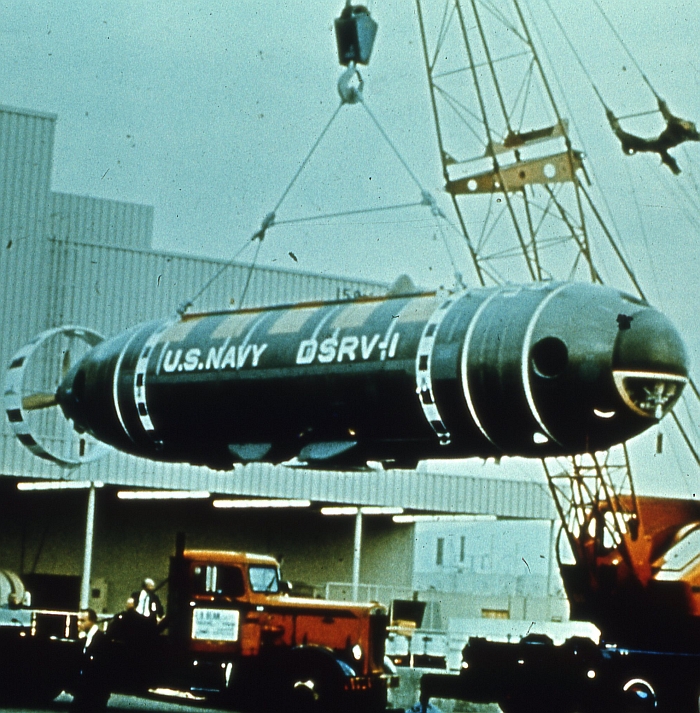

在洛克希德工廠中吊運處理的神秘號,攝於1970年下水之後。

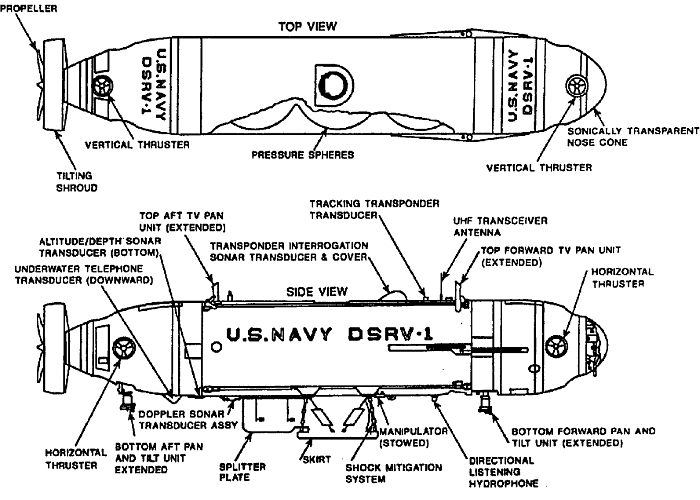

神秘級DSRV的剖面圖



神秘號(DSRV-1)裝載於海狼號(USS Sea Wolf SSN-575)攻擊核潛艦上。

神秘號(USS Mystic DSRV-1)深海救援載具(DSRV)正裝載於一艘潛艦上。

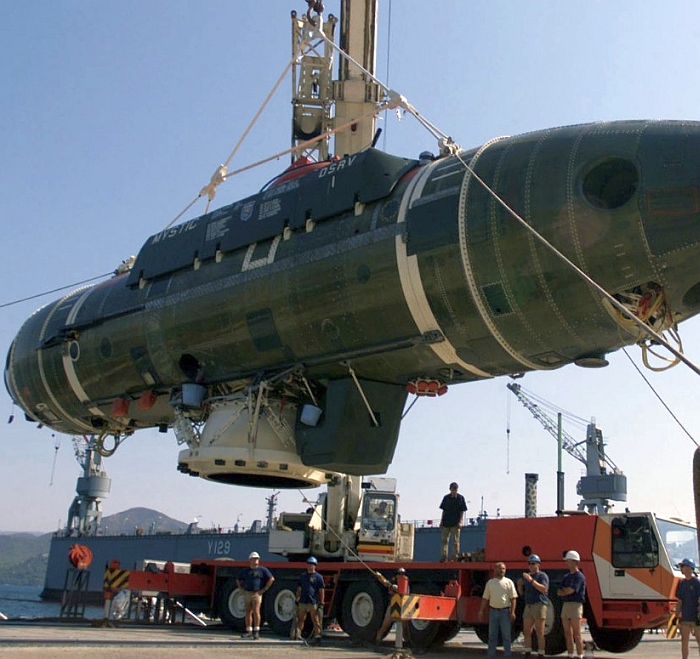

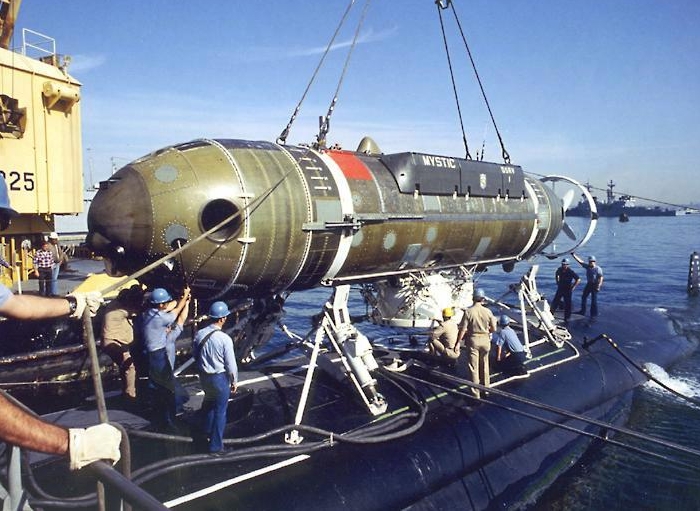

正由吊車吊起的神秘號(DSRV-1),注意載具下方與失事潛艦艙口對接的連接器。

在洛克希德位於加州森尼維爾廠房建造中的神秘號(DSRV-1)。此時,

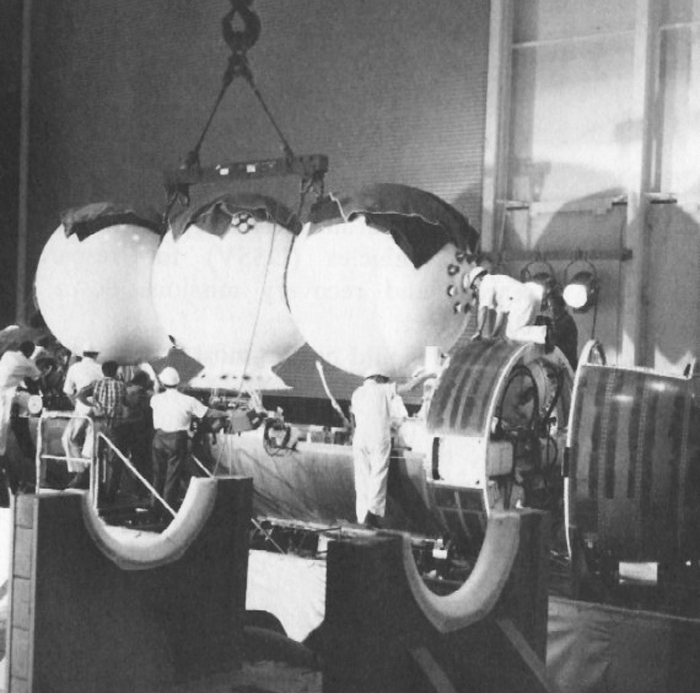

三個構成載人區域的三個相連球型耐壓艙正裝入玻璃纖維的非水密外殼內。

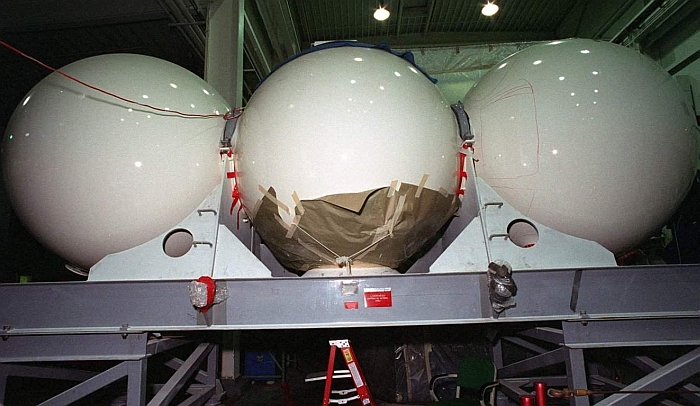

神秘號的耐壓艙區三個球體,攝於1995年1月10日加州北島航空站(Naval Air Station North Island)

神秘號(USS Mystic DSRV-1)深海救援載具,攝於2002年,由洛杉磯級核能攻擊潛艦拉荷亞號

(USS La Jolla SSN-701) 搭載離開日本佐世保軍港,準備參與美國、日本、澳洲、韓國、新家坡聯合

進行的聯合太平洋搜救演習(submarine rescue Exercise Pacific Reach 2002) 。搭載DSRV的潛艦都需要

事先加裝支撐架等設備,為此需要拆卸潛艦後逃生艙口附近的外殼。

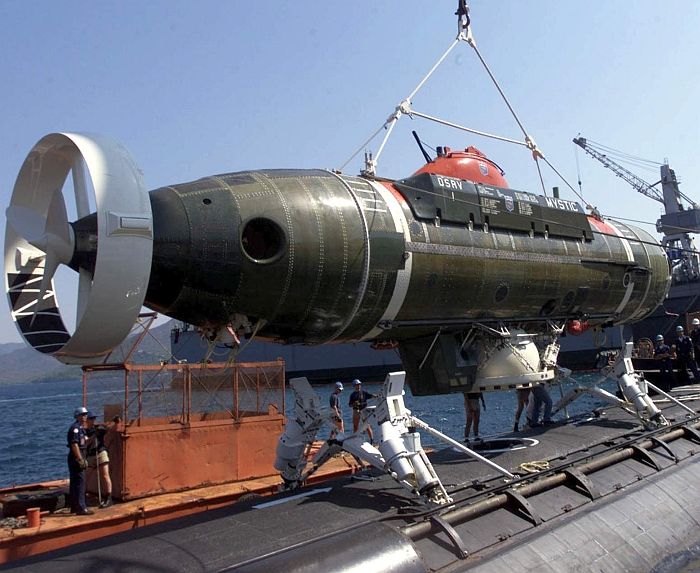

神秘號(DSRV-1)正安裝在達拉斯號(USS Dallas SSN-700)攻擊核潛艦上,

攝於2000年8月30日土耳其 Aksaz海軍基地

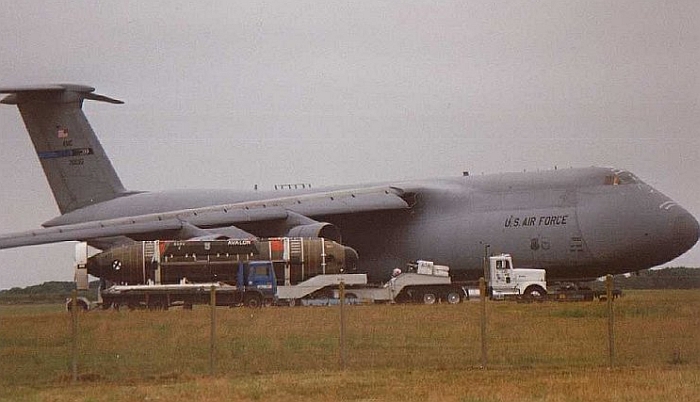

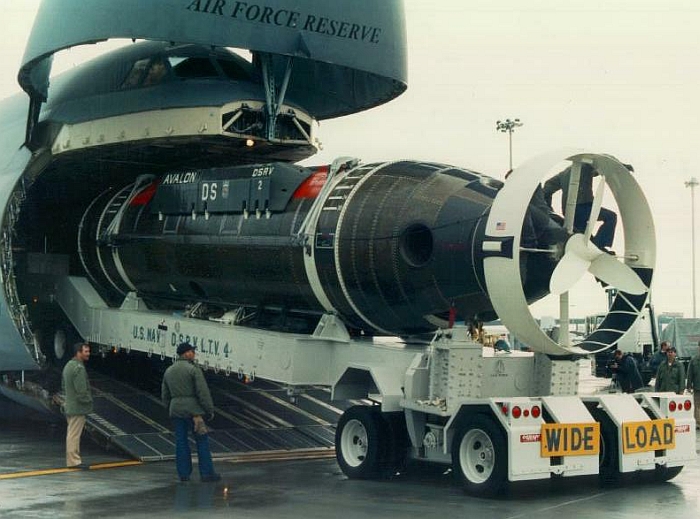

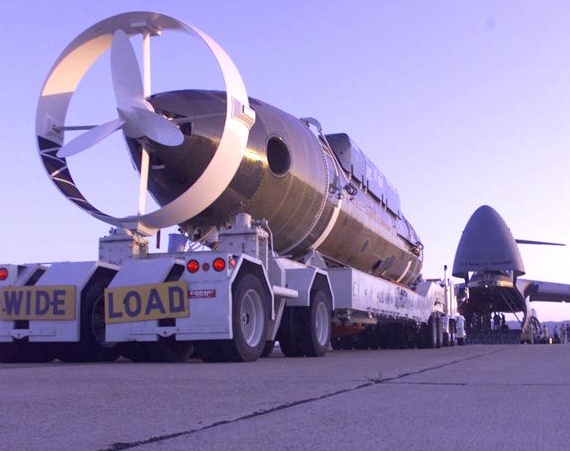

(上與下)神秘號號(DSRV-1)裝載於美國空軍C-5戰略運輸機上

神秘號正被裝載於俄羅斯An-124運輸機上,攝於2004年4月29日海軍北島航空站

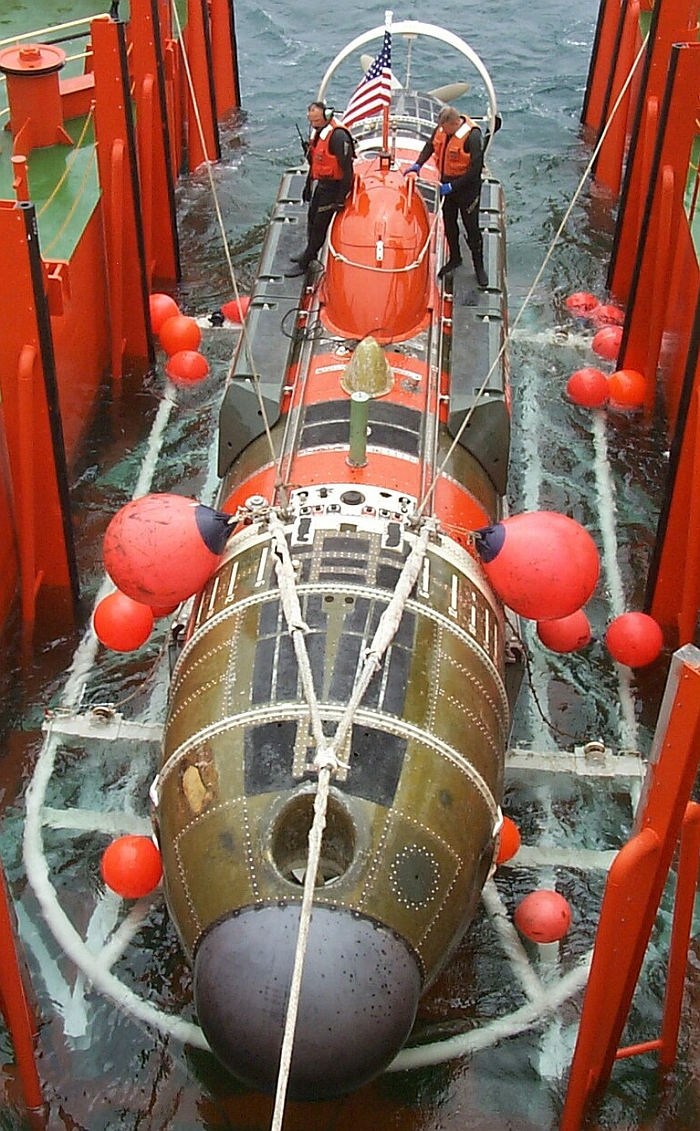

正由一艘民間海洋作業船施放的愛佛龍號(USS Avalon DSRV-2)。這艘作業船泛水之後,搭載著DSRV

的吊籃進入水中,而周圍繫流著浮球的DSRV則在水中與吊籃分離。

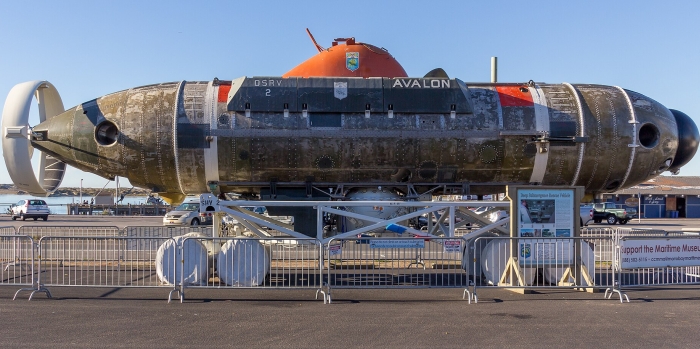

愛佛龍號(DSRV-2)除役後保存於加州摩里灣海事博物館

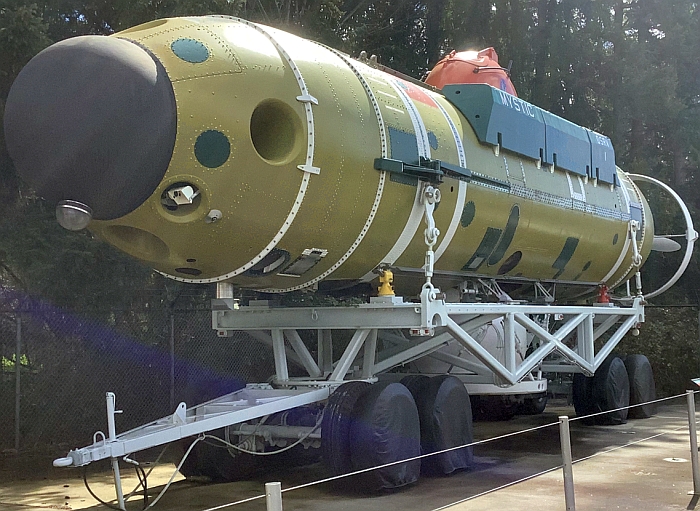

神秘號(DSRV-1)除役後保存於華盛頓州凱波特的美國海軍水下博物館

──By Captain Picard






1965年6月,美國海軍啟動深海救救援具(Deep Submergence Rescue Vehicle,DSRV),選定洛克希德飛彈與太空公司(Lockheed Missiles and Space Company)為主承包商,總共建造了兩艘,分別為神秘號(USS Mystic DSRV-1)與愛佛龍號(USS Avalon DSRV-2)。 神秘號在1970年1月24日下水,6月交付;愛佛龍號在1971年下水;以1972財年幣值計算,DSRV項目的經費為1億6490萬美元。洛克希德飛彈與太空公司前期為了贏得設計製造合約,自行建造了名為Deep Quest的原型,在1967年6月下水;在1970年,Deep Quest被來搜尋與打撈一架1944年1月在聖地牙哥海軍航空站(Naval Air Station San Diego)附近墜海的一架F-6F3地獄貓(Hellcat)戰鬥機的殘骸。

正準備裝入C-5戰略運輸機的神秘號(DSRV-1)

愛佛龍號(DSRV-2)正被安裝於一艘潛艦的背上。

神秘級DSRV浮航排水量30.5ton,潛航排水量38噸,長15m,艇體直徑2.4m,最大寬度3.4m,編制三名艇員;其水下作業航速4節,以3節速率可在水下操作30小時。DSRV的最大操作深度約為1524m,艇上配備搜索遇難潛艦位置的聲納,偵測距離為450m。DSRV編制兩名操作人員,此外可容納24名遇難潛艦上的人員。DSRV操作方式便是在救難艦與遇難潛艦之間一趟趟往返,直到救出所有生還者為止。

DSRV的外殼是由玻璃纖維製造,裡面安裝了搭載人員與控制裝備的耐壓艙區,由三個相連的球型耐壓艙構成,此耐壓艙由HY-140高張力鋼板製造;耐壓艙區與玻璃纖維外殼之間是自由流水的非耐壓區,安裝了推進系統、聲納等其他設備。這種設計可以減輕重量;如果整個外殼都是耐壓殼體,DSRV重量勢必大增而難以空運,而雪笳型外殼能承受的水壓勢必不如三個球型耐壓艙。耐壓艙的三個球體之中,最前面是駕駛艙,設有兩名人員操作席,而第二、第三個艙則可裝載24名從失事潛艦上救出的生還者;第二個壓力艙下方有一接駁艙口,可與搜救潛艦與遇難潛艦的逃生艙相連接;此一艙口可以調整,使DSRV能靠接北約標準標準潛艦逃生座或其他國家潛艦,並能調整角度來因應失事潛艦座底時的傾斜情況。

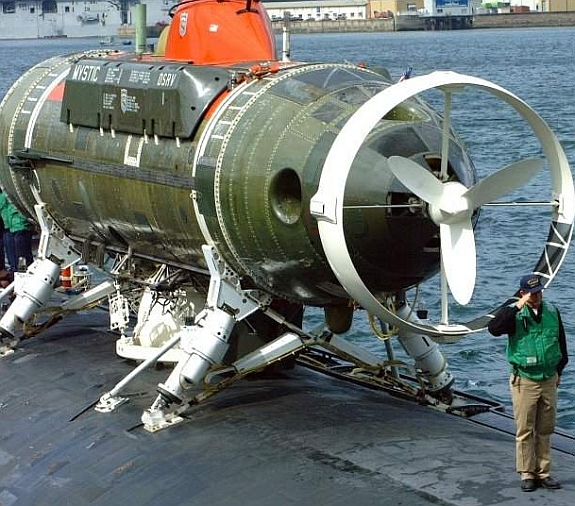

裝載於拉荷亞號(USS La Jolla SSN-701)攻擊核潛艦上的神秘號(DSRV-1)

準備進入日本左世保,攝於2002年4月25日。DSRV尾部設有一個三葉片、

可轉向的套軸螺旋槳推進器。

DSRV裝備一個功率15馬力(11KW)的推進電機,用來驅動艇尾的一個套軸螺旋槳推進器,具備轉向能力,可直接控制方向(因此沒有設置舵面),使得DSRV能在海底靈活地運動;此外,艇首與艇尾兩側各有一具7.5馬力的側向推進器,以增加操縱的靈活度。DSRV的動力系統是鋅銀(silver/zinc )電池,每次潛航作業週期之前需要2小時時間充電。DSRV下方也設置遙控機械手臂,主要用來清除失事潛艦逃生艙口附近的殘骸以確保順利靠接,機械手臂的抓取器最多能處理1000磅(約450kg)重量的物體。

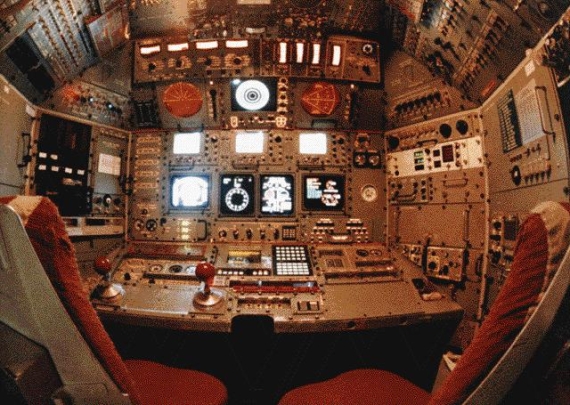

神秘號(DSRV-1)的駕駛台,有兩個操縱席。

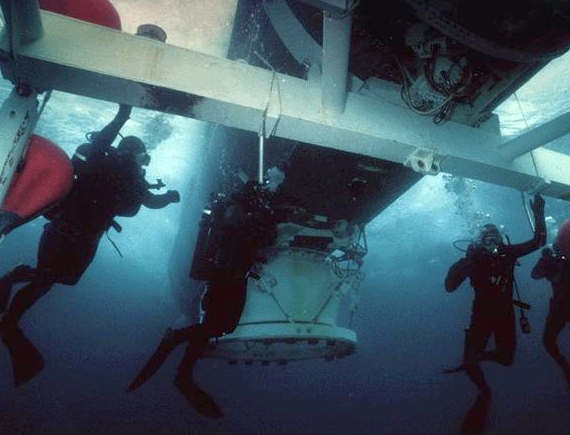

正由吊籃施放入水的神秘號(DSRV-1),周圍有潛水人員作業。

由於DSRV的作業深度高達1500m,遠超過美國海軍作戰潛艦可以存活的深度,因此外界一直懷疑DSRV還被賦予水下救援以外的其他特殊機敏任務, 例如打撈敵方或我方落在海底的機敏殘骸,或者刺探敵方海底電纜、在上面安裝竊聽器等。在服役期間,DSRV的確多次參與美國或多國的聯合潛艦救援演練。

神秘級是全世界第一種專業的潛艦救難用深海潛艇,可在任何一國潛艦遇難後的24小時內經由C-5或C-141長程運輸機進行全球部署,並由卡車運抵救難船隊的港口,裝置於救難船隻(例如美國海軍的信鴿級潛艦救難艦)或潛艦上,並在48小時內救起生還者。能搭載DSRV的潛艦都經過事先改裝,例如拆除後部逃生艙口附近的外板,以安裝DSRV的支撐架,此外還要加裝與DSRV連結的供電與通信等管線。

DSRV-2愛佛龍號在2000年除役,之後被捐給加州的摩里灣海事博物館(Morro Bay Maritime Museum in Morro Bay, California),2014年5月起對外開放展示。DSRV-1神秘號在2008年10月1日除役,被後續美國海軍發展的潛艦救援潛深加壓系統(Submarine Rescue Diving Recompression System,SRDRS)取代,在2014年10月1日被捐給華盛頓州凱波特的美國海軍水下博物館(United States Naval Undersea Museum, Keyport, Washington)。
