日本海軍
20.3cm五十倍徑(8吋)
五十口徑三年式二號二十公分砲

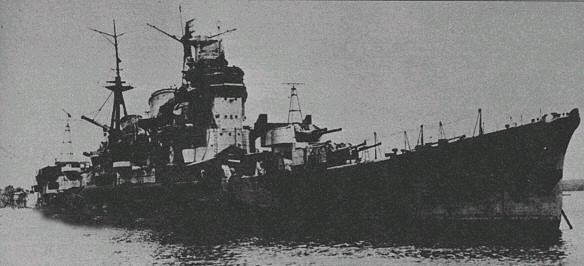

重巡洋艦妙高號上的8吋連裝主砲塔
|
為了達到軍縮條約規定下的最大允許口徑,日本海軍在1930~1931年間設計了這款五十口徑三年式二號20.3公分砲來代替原先使用的20cm(7.9")砲.在1932年以後誕生的新重巡洋艦都直接配備此砲,而那些使用舊型一號7.9吋砲的重巡洋艦也陸續換裝這種砲.最上級"輕巡"原本裝備15.5公分三連裝主砲,在軍縮時代過去後便換上了20.3公分連裝砲而升級為重巡.到了太平洋戰爭爆發時,日本所有的重巡都換裝或裝備了這種威力較大的二號砲.雖然口徑只差了0.3cm,但是二號八吋砲因為能夠發射較重的九一式穿甲彈,威力比一號七點九吋砲強了14%. 二號砲的分型延續一號砲的番號,E型裝備於高雄型重巡上,為了增加對空能力,仰角被增加到70度,但是因為實用上俯仰速度和裝填的關係,實用效果不大.換裝於最上級重巡的砲塔屬於E2型,而裝用於利根型重巡上的砲塔屬於E3型.
|
彈砲諸元
| 使用船艦 | 全數日本重巡洋艦 |
| 設計年代 | 1914 |
| 服役年代 | 1931 |
| 砲重 | 18.7噸 |
| 砲長 | 16.0m |
| 膛長 | 10.0m |
| 旋紋數 | 48 |
| 容積 | 68.0 dm3 |
| 射速 | 每分3~5發 |
| 彈種與重量 | 九一式徹甲彈-125.85kg
高爆彈-125.85kg 三式彈-125.85kg |
| 彈長 | 九一式徹甲彈:90.62cm
三式彈:86.55cm |
| 推進藥所需 | 33.8kg |
| 砲口初速 | 九一式徹甲彈:870m/s
高爆彈;840m/s |
| 工作壓力 | 3,130kg/cm2 |
| 壽命 | 320~400次 |
| 每砲攜帶彈數 | 120發 |
射程諸元
| 射角(度) | 110kg徹甲彈之射程(m) | 接觸速度(m/s) | 落角(度) |
| 2.4 | 5000 | 650 | 3.0 |
| 5.3 | 10000 | 498 | 7.5 |
| 10.5 | 15000 | 396 | 15.8 |
| 18.0 | 20000 | 364 | 29.0 |
| 30.0 | 25000 | 380 | 47.0 |
| 40.0 | 28900 | / | / |
| 45.0 | 29400 | / | / |
九一式穿甲彈穿甲值
| 射距 | 側邊裝甲 | 甲板裝甲 |
| 10000m | 7.5"(190mm) | / |
| 18000m | 4.7"(120mm) | / |
| 29400m | 2.9"(74mm) | / |
砲塔諸元
| 裝數 | 聯裝 |
| 配置 | 妙高級和高雄級:E型五基 摩耶號:E1型五基 古鷹級:E2型三基 最上級:E2型五基 利根型:E3型四基 |
| 重量 | 163~172噸 |
| 俯仰 | E型:-5~+70度 E1型:-5~+55度 E2型:-5~+55度 |
| 俯仰速率 | E2/E3型:每秒六度
E/E1/E2型:每秒十二度 |
| 旋轉 | +120/-120度 |
| 轉速 | 每秒四度 |
| 裝填角度 | +5或+7度 |
